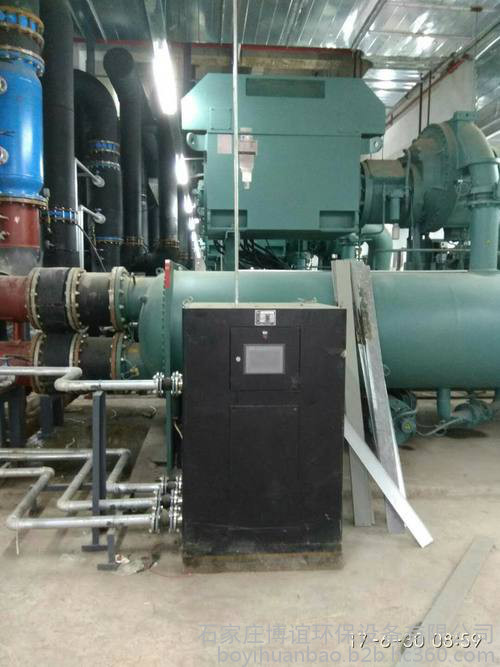

石家莊博誼中央空調冷凝器膠球清洗裝置使用說明書BeJQ-200
一、冷凝器膠球清洗裝置工作原理
設備采用物理清洗方法，將清洗膠球從發球器發送到冷凝器進水端，膠球隨著水流進入換熱管內，依靠水的壓差擦洗換熱管內壁，膠球在冷卻水回水端隨水流進入收球器內，再將膠球回收到發球器內。
二、 結構特點
1、發球器：
材質為304不銹鋼，接口法蘭為DN50，承壓2.0MPa。主要腔體、視鏡、自動排氣閥、排水閥、隔網等組成。
2、收球器：
材質為碳鋼，防腐噴漆，主管接口為法蘭，收球口法蘭接口為DN50。由腔體和隔網等組成。
3、水泵：
品牌：南方，流量：8T/H，每套清洗裝置共配置2臺水泵，發球、收球各1臺水泵、
膠球：
4、海綿球，濕態比重為1.0-1.15g/cm3 ,耐磨，質地柔軟富于彈性，材質均勻，氣孔均勻貫通。
5、管路：
UPVC、無縫鋼管。
6、閥件：
UPVC、鑄鐵、銅。
7、控制箱：
自動控制，自行設定清洗頻率和時間。
三、冷凝器膠球清洗裝置裝置優點
1、簡單可靠的在線清洗裝置，無需停機，可提供長期徹底的清洗。
2、全自動控制，可自行設定清洗頻率和時間。
3、保持冷凝器處于換熱狀態，有效提高機組整體效率，降低運行成本。
4、減少中央空調的保養維護成本，減少化學藥劑的使用，減少冷凝器換熱管的腐蝕。
5、防止中央空調壓縮機超負荷工作，延長機組使用壽命。
6、節省中央空調的停機維護時間，對生產類型單位有利。
7、膠球使用周期長，膠球只在管路內循環，避免水泵對膠球的損傷。
8、體積小，操作簡單，安裝方便。
四、性能參數
1、適合管徑：DN200-DN800(收球器按適用管徑配)
2、設備承壓：2.0MPa
3、收發球管路管徑：DN50
4、發球泵
流量：8T/H
揚程：36米
功率：1.5KW
數量：1臺
5、收球泵：
流量：8T/H
揚程：36米
功率：1.5KW
數量：1臺
6、電源：380V/50Hz
五、安裝注意事項
1、收球器必須按適用管徑在冷凝器冷卻水出口管路上，接口法蘭按標貼對應連接，收球器箭頭方向和水流方向一致。
2、發球進口和出口法蘭連接到冷凝器冷卻水進水管路上，冷卻器冷卻水進水管路上進水口和出水口間距0.5米以上，進水口因在出水口前。
3、主處理器四周應留有0.6米以上維修空間。
4、連接管路應橫平豎直，盡量減少彎道。
5、為確保膠球順利清洗換熱管不被雜物堵塞、劃傷，應保證冷凝器進水管發球點到收球器收球點這段管道及冷凝器端蓋內無焊渣、鐵屑等雜物，建議在冷凝器進水管發球點前安裝過濾器。
六、使用
初次使用：
1、 根據冷凝器換熱管內徑和數量將清洗膠球投入發球器內。 方法：清洗膠球濕態直徑比換熱管內徑大1~2mm，數量為換熱管數量的10%左右，打開視鏡，將膠球投入發球器內，將視鏡裝好。
2、 將設備和管道內空氣排空。
正常使用：
1、 設定每天清洗開始時間和停止時間，設定發球和收球時間。
2、 每天設定時間清洗裝置自動啟動清洗冷凝器換熱管。順序如下：
（1） 開啟2個發球電動球閥，時間約1分鐘。
（2） 啟動發球泵，膠球從發球器內隨水流進入冷凝器冷卻水進水管路，然后跟隨冷卻水進入冷凝器內，在冷卻水的壓差作用下，膠球進入換熱管內，對換熱管進行清洗，出換熱管后膠球進入收球器內，膠球被收球器隔網攔下，清洗時間約1-2分鐘。
（3） 發球泵停止，關閉2個發球電動球閥，時間約1分鐘。
（4） 開啟2個收球電動球閥，時間約1分鐘。
（5） 啟動收球泵，膠球從收球器內隨水流進入發球器內，由于隔網的阻攔，膠球被攔在發球內，水被泵處至冷卻水出水管路中，收球時間約1-2分鐘。
至此，一次清洗發球、收球循環結束。一次循環約5-8分鐘，通過設定清洗總時間，可間接設定每天清洗的次數。
