| 類型 | 液壓搖臂式 |
|---|---|
| 裁斷力 | 18 |
| 主電機功率 | 1.5 |
| 上速度 | 0.08 |
| 下速度 | 0.08 |
| 裁斷面積 | 35 |
| 工作臺尺寸 | 800*500 |
| 上壓板至工作臺距離 | 75 |
| 沖程調節范圍 | 75mm |
| 品牌 | 精隆 |
| 型號 | JL-918 |
搖臂式裁斷機具有油壓自動潤滑系統，沖程設定機構，高低刀模調整，磨損少，壽命長；利用手輪調節搖臂高度，直觀、方便；采用高精度時間繼電器，沖裁精度高；利用飛輪，瞬時沖，沖裁力大，大大減少裁斷膠板的損耗力；采用雙手柄按鈕，操作簡易安全，裁斷速度快、故障率低；搖臂沖裁平穩，左右搖擺非常輕松靈活。
一、裁斷機的用途：
本機適用于各種鞋面、鞋底、皮革、橡膠、化纖、硬紙、尼龍、帆布、無紡布、棉麻織品及各種合成材料的一層或多層，利用刀模裁斷使之達到成型之目的。
二、裁斷機的技術特點：
1、精隆裁斷機選用的是**意大利油路設計，優化油路系統，能方便的調整擺臂的高度，改變刀模高度后，無需作任何調整。
2、操作省力、簡單、故障率低、且無傳統式下料機的噪音、故障少，保養容易。
3、上下工作臺面精度平穩，保證每一個裁斷點受力相同。避免多層參差不齊。
4、采用電子計時器控制沖程下限位置，輕易獲得**裁切位置，精度高，速度快，能耗小。
5、搖臂式裁斷頭旋轉自由，操作中視線**好，選料方便，效率提高。
6、特殊材質裁斷頭，設有潤滑系統，延長使用壽命，而且裁斷效果**。
7、可使用雙面鋒利之裁斷刀，節省人工及刀模和墊板的成本。
8、利用手輪調節擺臂距下裁行程，平穩且調整方便操作簡單。
9、雙手按鈕才下料，而且無連續不停的弊端，安全性高。

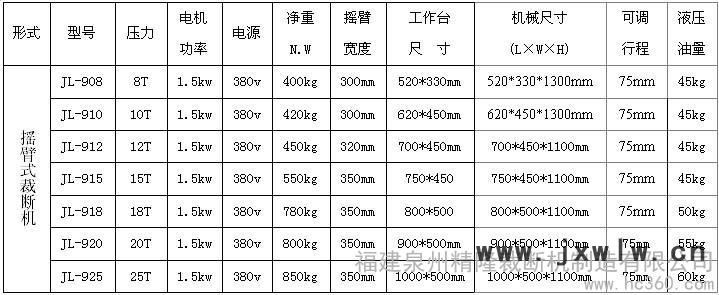

三、裁斷機的參考型號及規格：
以上參數為常規尺寸，可根據客戶需求定做。本公司保有隨時變更設計權利，恕不另通知。
四、主要相關配置：
油 泵：臺灣全懋原裝進口
電磁閥：臺灣全懋原裝進口
繼電器：日本**
變頻器：臺灣仕林
五、包裝：防塵袋(國內)，木箱(出口) ，安裝及操作說明書。
六、售后服務：1、凡購買精隆裁斷機下料機啤機的，將提供整機免費保修壹年，終身維護。
2、24小時服務熱線：18960424885，裁斷機下料機截?cái)鄼C(jī)：//www.caiduanji.com
（附）精隆機械生產液壓裁斷機熱線：0595-22732988,QQ：18960424885,主要機型有8~20噸搖臂式裁斷機、30噸平面式裁斷機、40~200噸精密四柱裁斷機等系列油壓裁斷機、裁斷沖床、皮革裁斷機、裁床、下料機、鞋機、模切機、啤機及二手裁斷機，并銷售裁斷刀模（裁切刀模）、裁斷機墊板（膠板），且提供裁斷機價格咨詢，裁斷機維修，裁斷機視頻等服務。
裁斷機是一些輕工行業不可缺少的設備。傳統觀念，裁斷機是借助于機器運動的作用力加壓于刀模，對材料進行切割加工的機器。近代的裁斷機發生了一些變化，開始將高壓水束、超聲波等先進技術用于皮革沖切技術中，但人們?nèi)匀粚⑦@些設備歸納在裁斷機類的設備中。
裁斷機又叫裁床、裁斷沖床、下料機、模壓機、模切機、裁料機、啤機、液壓裁斷機等。
裁斷機的安裝與操作
機器安裝：
1、將機器水平固定在平整的水泥地面上，檢查機器各部分零件是否完好牢固，線路是否暢通有效。
2、清除上壓板和工作臺面上的污漬雜物。
3、往油箱注入抗磨液壓油（精隆裁斷機公司建議使用68＃或46?？鼓ヒ簤河停?，油面不得少于濾油網上方25mm。
4、接入380V三相電源，按下油泵起動按鈕，調整并保持電機轉向與箭頭方向一致。
操作說明：
1、首先將裁斷深度控制器（微調旋鈕）左旋為零。
2、打開電源開關，按下油泵起動按鈕，空載運轉兩分鐘，觀察系統是否正常。
3、將推拉板，膠板，工件，刀模按先后順序疊放在工作臺中部。
4、對刀模（刀模設定）。
a、松開對刀手柄，自然落底并鎖緊。
b、開關右旋，準備試裁。
c、雙擊綠色按鈕，進行試裁，沖裁深淺由微調控制。
d、微調：轉動微調按鈕，左旋減淺，右旋加深。
e、行程調節：旋轉上升高度控制器，右旋行程增加，左旋行程減少了，行程可在10-175mm(或10-200mm)范圍內自由調節，正常生產時以上壓距離刀模頂部50mm左右行程為宜。
特別注意：每次更換刀模，工件或墊板時，須重新對刀設定行程，否則，會損壞刀模和墊板。
安全事項：
A、為確保安全，作業時嚴禁將手及身體其它部位伸進沖裁區域內，維修保養前必須關閉電源，并在沖裁區墊入木塊或其它硬物，以防止泄壓后上壓板失控，造成意外人身傷害。
B、特殊情況下，需要上壓板立即回升時，可按復位按鈕即可，停止時，按下電源剎車按鈕（紅色按鈕），整機系統立即停止運作。
C、操作時必須雙手擊上壓板上的兩個按鈕，不得隨意改單手，或腳踏操作。
保養： 經常保持機內的清潔，濾油網每月清洗一次，液壓油每年換一次，工作前應注意檢查機內的油位，當?shù)陀谝?guī)定的液面時應補充與機內同一牌號的液壓油，不得混合使用。裁料時，應把工件放在工作區的中央，以使機床各處受力均勻，從面延長機床的使用年限。
