| 類型 | 交流等離子焊機 |
|---|---|
| 電流 | 交流 |
| 控制方式 | 數控 |
| 驅動形式 | 自動 |
| 用途 | 金屬切割 |
| 頻段 | 高頻 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 等離子源 | 選配 |
| 最大切割厚度 | 200（mm） |
| 頻率 | 100（hz） |
| 輸入電壓 | 380（V） |
| 額定輸入電源容量 | 100（KVA） |
| 輸出電流調節范圍 | 60（A） |
| 空載電壓 | 220（V） |
| 額定負載持續率 | 90（%） |
| 功率 | 3000（W） |
| 功率因素 | 厚度 |
| 效率 | 90 |
| 絕緣等級 | A |
| 外殼防護等級 | 10 |
| 安裝占地 | 9 |
| 外形尺寸 | 1500*6000 |
| 工具凈重 | 700（Kg） |
| 規格 | 1500*6000 |
| 品牌 | 雙全數控 |
| 型號 | SQ-TS1560 |

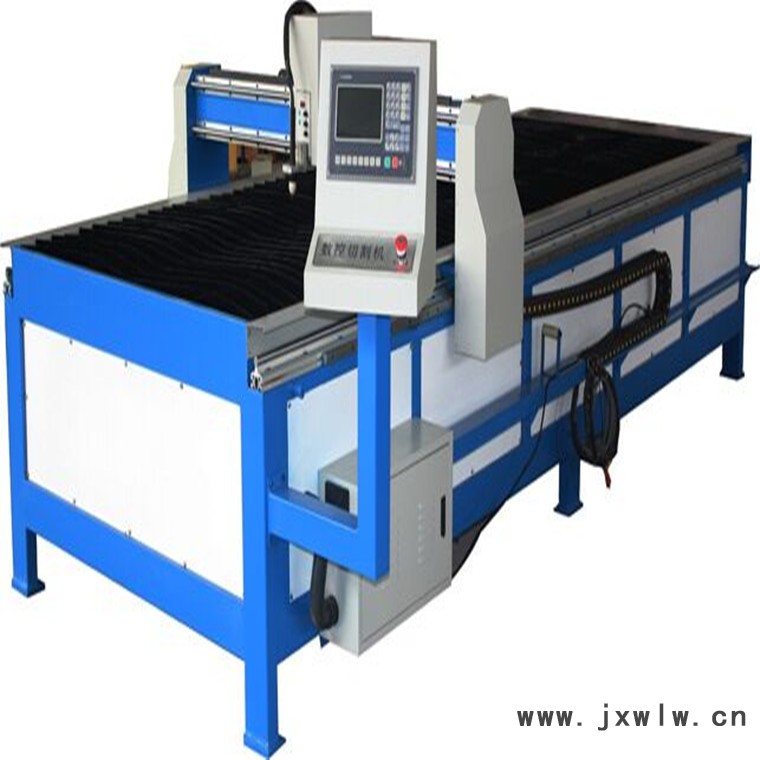

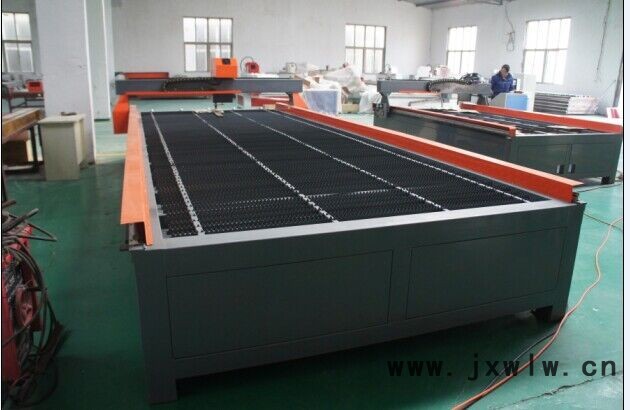

等離子切割機（Plasma Cutting Machine）是借助等離子切割技術對金屬材料進行加工的機械，配合不同的工作氣體可以切割各種氧氣切割難以切割的金屬，尤其對于有色金屬（不銹鋼、鋁、銅、鈦、鎳）切割效果更佳。 等離子是加熱到極高溫度并被高度電離的氣體，它將電弧功率將轉移到工件上，高熱量使工件熔化并被吹掉，形成等離子弧切割的工作狀態。 壓縮空氣進入割炬后由氣室分配兩路，即形成等離子氣體及輔助氣體。等離子氣體弧起熔化金屬作用，而輔助氣體則冷卻割炬的各個部件并吹掉已熔化的金屬。 切割電源包括主電路及控制電路兩部分，電氣原理：主電路包括接觸器，高漏抗的三相電源變壓器，三相橋式整流器，高頻引弧線圈及保護元件等組成。由高漏抗引成陡將的電源外特性?？刂齐娐吠ㄟ^割炬上的按鈕開關來完成整個切割工藝過程： 預通氣—主電路供電—高頻引弧—切割過程—息弧—停止。 主電路的供電由接觸器控制；氣體的通短由電磁閥控制；由控制電路控制高頻振蕩器引燃電弧，并在電弧建立后使高頻停止工作。 此外，控制電路尚具備以下內部鎖定功能：熱控開關動作，停止工作。 等離子切割機配合不同的工作氣體可以切割各種氧氣切割難以切割的金屬，尤其是對于有色金屬（不銹鋼、鋁、銅、鈦、鎳）切割效果更佳；其主要優點在于切割厚度不大的金屬的時候，等離子切割速度快，尤其在切割普通碳素鋼薄板時，速度可達氧切割法的5~6倍、切割面光潔、熱變形小、幾乎沒有熱影響區。
等離子切割機發展到目前，可采用的工作氣體（工作氣體是等離子弧的導電介質，又是攜熱體，同時還要排除切口中的熔融金屬）對等離子弧的切割性以及切割質量、速度都有明顯的影響。常用的等離子弧工作氣體有氬、氫、氮、氧、空氣、水蒸氣以及某些混合氣體。 等離子切割機廣泛運用于汽車、機車、壓力容器、化工機械、核工業、通用機械、工程機械、鋼結構等各行各業！ 通過從水蒸氣中獲取等離子這樣安全，簡便，有效，多功能且環保的方法對0.3mm以上厚度的金屬進行熱加工處理（切割，熔焊，釬焊，淬火，噴涂等等），這在金屬加工工業史上實屬首創。 等離子產品“Multiplaz 3500”由等離子射槍與機箱組成，總重共9公斤。 等離子設備工作過程的本質是這樣的： 射槍內部噴嘴（陽極）與電極（陰極）間產生電弧，使其間的濕氣發生電離，從而達到等離子的狀態。此時電離的蒸氣受內部產生的壓強以等離子射束的形式噴出噴嘴，其溫度為8 000°С左右。借此對非燃材料進行切割，焊接，熔焊以及其他形式的熱處理加工。 主要優勢 多功能產品“Multiplaz 3500**的特性是其經濟實用性。 正如其使用不需要壓氣機，變壓器，氣瓶等輔助器材，相對輕便，并配有焊工的單肩包，方便攜帶。
