| 加工定制 | 是 |
|---|---|
| 類型 | 修邊機 |
| 適用范圍 | 網片網罩網籃修邊機 |
| 產品別名 | 修邊機 |
| 外形尺寸 | 520x501x1049 |
| 重量 | 80KG |
| 主電機功率 | 1.5KW |
| 運動速度 | 1470轉/（/分） |
| 品牌 | 蘇州發駿 |
| 型號 | QB-8 |

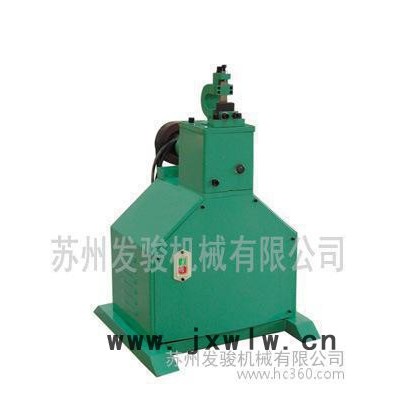

該機器主要用于線類金屬網片周邊修整，修整切邊直徑為φ1-φ5，修整網片大小不限，可以通過輔助工裝協助完成，切削速度快，端口平整，操作簡便。
修邊機的基本參數：
機器型號：QB-6
電機功率：1.5KW
電機轉速：1470轉/分
切削**大直徑：φ5
切削速度：8米-10米/分
主機尺寸：520x501x1049（長x寬x高）
機器重量：80kg
修邊機的結構性能：
該機器由機架、傳動組件、偏心機構、主軸箱、切刀組件、控制部件，六大部份組成。
傳動組件由：一臺1.5KW交流電機、皮帶輪、皮帶飛輪組成。其通過電機傳動三角膠帶高速旋轉飛輪使得偏心機構在限定范圍運動。
偏心機械由：偏心主軸、軸承、軸承壓蓋、主軸、主套、錫青銅滑塊組成。其偏心主軸通過傳動組件獲得旋轉，在旋轉同時黃銅滑塊通過偏心主軸作上下運動，使其切刀主軸在限定范圍內作上下運動，其主軸采用40Cr調質處理，韌性、耐沖擊性，均能滿足切削要求，其滑塊采用錫青銅主要防止與切刀主軸磨損，長期使用一段時間后，需更換此件。
主軸箱由：球墨鑄鐵主箱體、箱體蓋、導向盆、油軸套、密封蓋、密封圈組成。此組件是機器的核心部分，其它機構均安裝在此箱體上，在使用前需向箱體內注潤滑油至油標標準刻度，有效保證主軸及滑塊的良好潤滑，延長其使用壽命。
切刀組件由：刀座主軸、刀座、上切刀、下切刀、上切刀限位座、刀座導向柱、刀座導向塊、刀座導向套組成。刀座主軸采用45#鋼調質處理，外圓采用精密磨削加工，有效保證與箱體配合。上、下切刀均采用高速切削鋼，通過真空處理，具有足夠的硬度、韌性、耐沖擊性。在使用中注意調整刀隙。
