| 產品類型 | 全新 |
|---|---|
| 控制形式 | 數控 |
| 類型 | 光纖金屬激光切割機 |
| 售后服務 | 機器一年免費保修 |
| 用途 | 切割 |
| 適用行業 | 廣告標識行業 |
| 作用對象材質 | 板材金屬 |
| 品牌 | 力圖 |
| 型號 | SF1530 |
| 數控機床分類 | 數控光纖金屬激光切割機 |
深圳市鴻輝廣告設備有限公司：
公司地址：深圳市龍崗平湖杉坑內環路A4棟102
網址：www.szhh-lt.com
聯系人鴻輝小黃：電話：13684964477 QQ:2241072710
歡迎來我們廠參觀，交流

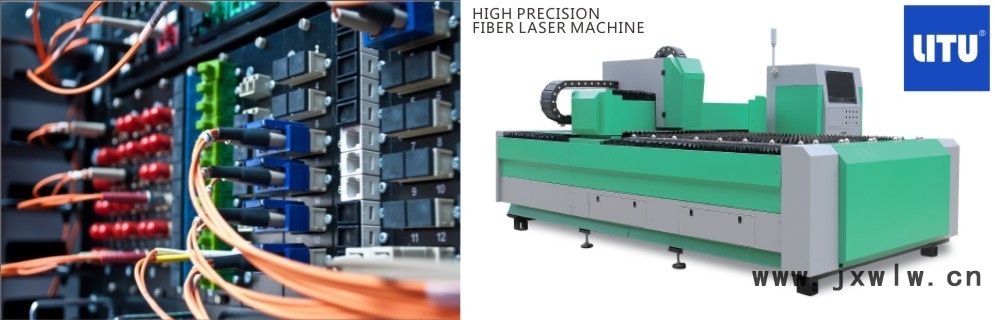

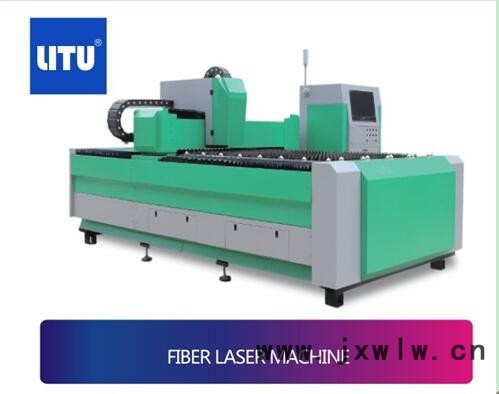

機器型號 ：光纖激光切割機1325 圖文介紹
機型簡述：
1325 500W是鴻輝公司最新研制開發的具有國際水平的大功率光纖專用數控光纖激光切割機。
本公司生產的500W型光纖激光切割機，采用具有國際先進技術的深圳創鑫公司500W功率光纖激光器，集合而成的精密數控光纖激光切割機，是集激光切割、精密機械、數控技術等學科于一體的高新技術產品，主要用于碳鋼板、不銹鋼板、鋁合金等金屬材料的切割和成形，具有高速、高精度、高效率、高性價比等特點。是金屬材料加工行業的首選切割機型。
適用材料：
專業用于切割多種中薄金屬板材,優質切割0.3~6mm碳鋼板，0.3~3mm不銹鋼板，還可切割鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板等多種金屬材料。
應用行業：
金屬切割、電氣開關制造、航空航天、糧食機械、紡織機械、工程機械、機車制造、農林機械、電梯制造、特種汽車、家用電器制造、工具加工、IT制造、石油機械制造、食品機械、金剛石工具焊接、齒輪焊接、金屬材料表面處理、裝飾廣告、激光對外加工服務等各種機械制造加工行業。
光纖激光切割機優勢：
◆超底成本，超底耗電成本，可吹空氣切割各種金屬薄板，每小時成本約6~25元人民幣
◆切割速度快、效率高、切割薄板每分鐘可達15米
◆光斑質量好、變形小、外觀平整、美觀。
◆采用進口伺服電機和導向傳動機構，切割精度高。
◆采用專業軟件可隨意設計各種圖形或文字即時加工，加工靈活，操作簡單、方便。
◆極高的穩定性，采用世界頂級的進口光纖激光器，性能穩定，關鍵部件使用壽命可達10萬小時，激光器免維護。
◆極低的維護成本，無激光器工作氣體；光纖傳輸，無需反射鏡片，可節約大量維護成本。
◆ 產品操作維護方便，光纖傳輸，無需調整光路。
一、主要技術指標(1325-500W)：
技術指標 | 技術參數 |
激光波長 | 1080nm |
最大激光功率 | 500W |
脈沖頻率 | 1~500Hz連續可調 |
瞄準定位 | 紅光指示 |
有效加工面積 | 2500mm*1300mm |
X/Y軸重復定位精度 | ±0.03mm |
最大切割厚度 | ≤6mm |
最大切割速度 | 0.8mm不銹鋼每分鐘切割12-15 m 3.0mm不銹鋼每分鐘切割 2-4m (碳鋼板切割速度更快) |
支持圖形格式 | DXF等（支持Autou CAD軟件、Coreldraw軟件） |
+整機耗電功率 | ≤13KW |
供電要求 | 三相四線交流380V，50Hz，30A |
主機外形尺寸(L×W×H) | 3600mm×2150mm×1400mm |
機器重量 | 4000KG |
二、切割速度參數表
| 厚度mm | 速度m/min | 加速度mm/s2 | 轉彎加速度mm/s2 | 效果 | 氣壓 |
|
備注 | |||||||
| 0.5 | 15 | 1200 | 1500 |
| 0.8 |
|
| 1 | 12 | 1200 | 1500 | 光滑 | 0.8 |
|
| 2 | 8 | 1200 | 1500 | 光滑 | 0.8 |
|
碳鋼 | 3 | 4 | 1000 | 1500 | 光滑 | 0.5 |
|
| 4 | 2 | 1500 | 1500 | 光滑 | 0.3 | 氧氣 |
| 5 | 1 | 1500 | 1500 | 光滑 | 0.2 |
|
| 6 | 0.5 | 1500 | 1500 | 光滑 | 0.2 |
|
| |||||||
| 0.5 | 15 | 1200 | 1200 | 光滑 | 1.5 |
|
不銹鋼 | 1 | 9 | 1200 | 1200 | 光滑 | 2 |
|
| 2 | 5 | 1000 | 1000 | 光滑 | 2 | 氮氣 |
| 3 | 3 | 1000 | 1000 | 光滑 | 2 |
|
以上參數僅供參考，切割數據取決于機器調試狀態及相關因素有一定影響。
三、設備配置
名稱 | 規格 | 數量 | 產地 |
500W-3015 | 1300mm*2500mm | 1套 | 廣東 |
光纖激光器 | 500W | 1套 | MAX組裝，進口模塊 |
數控系統 | LASERCUT | 1套 | 維宏工控 |
激光切割頭 | 德國技術 代工普萊斯特 | 1套 | 萬順興 |
標配 | 除塵風機 | 1臺 | 標配 |
冷水機 | 3P冷水機 | 1臺 | 標配 |
伺服電機 | 2千瓦/1.5千瓦 | 3臺 | 法國施耐德 |
伺服電機驅動器 | 2千瓦/1.5千瓦 | 3臺 | 法國施耐德 |
導軌絲桿 | 直徑2525 | 兩套 | 日本THK |
四、隨機提供配件及技術文檔
序號 | 技術文件 | 單位 | 備注 |
1 | 激光防護眼鏡 | 1幅 | 標配 |
2 | 保護鏡片 | 5片 | 標配 |
3 | 工具箱 | 1套 | 標配 |
4 | 操作使用說明書 | 1本 | 標配 |
5 | 專用激光切割軟件U盤 | 1套 | 標配 |
6 | 產品合格證 | 1套 | 標配 |
7 | 整機裝箱清單 | 1份 | 標配 |
五、服務承諾
鴻輝公司堅持以客戶為中心，為客戶提供完善的安裝、調試、培訓、維修等售前和售后服務。
售前與售中服務
1.售前服務
簽訂合同前，公司為客戶提供各種生產工藝方案，提供激光設備的技術咨詢、樣品試樣，設備選型等服務。
2. 安裝調試
公司依據合同，免費在規定的時間內將激光切割機設備安全運往用戶指定的安裝地點，并派技術服務工程師現場安裝。在用戶安裝調試設備，條件具備的情況下，技術服務工程師將在1-2天時間內把機器安裝調試完畢供用戶使用，保證安裝調試現場環境整齊、干凈、有序。
3.技術培訓
公司提供免費技術培訓，安裝調試完畢后，在買方現場或賣方國內培訓維修中心對買方操作人員進行不少于4天的技術培訓,直至操作人員達到正常使用該設備為止。
售后服務
公司承諾：設備免費保修一年，光纖激光器保修兩年，終身維護。保修期內設備出現故障（人為因素及不可抗力因素除外），乙方負責無償免費修復，所需換件由乙方無償提供（易耗件除外）。保修期后，維修時只按實際維修情況收取合理費用。
百盛激光對所有用戶每年進行回訪，并隨時提供技術支持服務。
