| 類型 | 機床 |
|---|---|
| 電流 | 直流 |
| 控制方式 | 數控 |
| 驅動形式 | 電動 |
| 用途 | 縫焊 |
| 頻段 | 其它 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 最大切割厚度 | 32 |
| 等離子源 | 國產南通富力；美國海寶Powermax |
| 產品別名 | 無 |
| 安裝占地 | 3000x2000mm |
| 品牌 | 廣鋒 |
| 型號 | GF-1530/1325/2040 |
工業等離子切割機由CNC數控切割平臺、CNC控制系統、等離子電源等共同構成。
數控切割平臺：
- 床身龍門式移動結構。
- 床身整體采用重鋼件結構保證設備使用長期穩定可靠。
- 床身經過振動時效處理，無變形。
- 內嵌傾斜式箱體，方便清理切割灰塵，環保衛生。
- 傳動系統：采用臺灣銀泰PMI高品質無間隙直線滾動導軌與高精度齒條，保證傳動精度高、穩定耐用。
- 采用深圳雷賽MA860H高速細分驅動系統（可選配臺灣產或日本產交流伺服電機驅動），整機在高速運動中保持穩定的驅動導向，實現設備噪音小、運行平穩**高速的設計優勢。

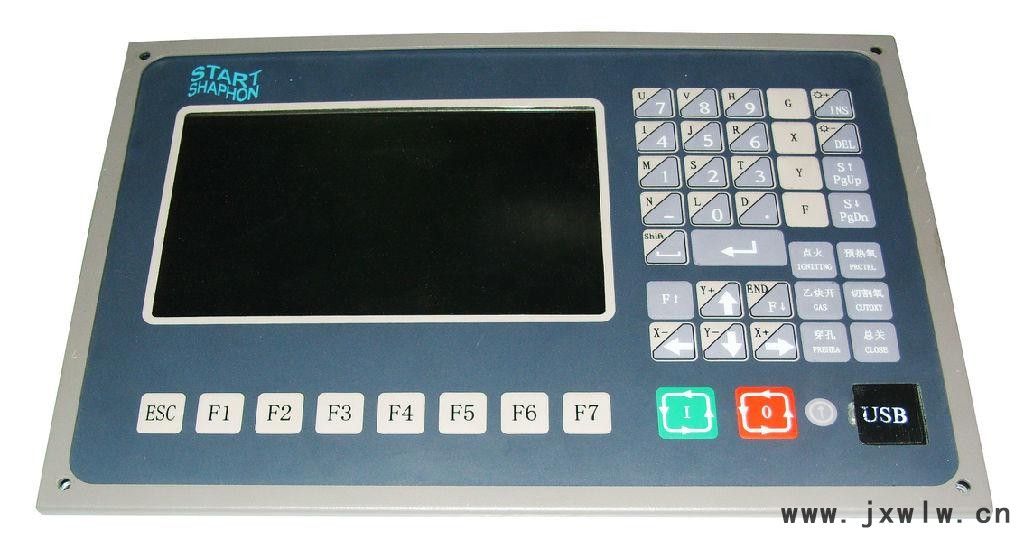

控制系統（北京斯達特）
◆ 大規模門陣列硬件插補器。
◆ 控制步進電機或伺服電機。
◆ 符合等離子切割的特色功能：自動起弧,
◆ 延時,預熱,穿孔,火焰半徑補償,連續回退,斷點恢復。
◆ 加工連續，程序段間不停頓。
◆ 全中文菜單、漢字提示，直觀易學。
◆ 動態圖形顯示，切割圖形的徑向、放大、縮小、旋轉。
◆ 與流行的CAD/CAM及各種套料軟件有很好的接口。
◆ 電子齒輪調節器，可以適應各種不同機械設備。
◆ 采用**先進的弧壓調高器，擁有高靈敏度，能自動調整選擇**的切割距離，以保證工件的精度切割，避免板材高低不平造成切割工件損失。
本系統是由北京斯達特公司開發的專為等離子數控切割機定制的連續軌跡運動控制器，它采用工業級嵌入式計算機作為硬件平臺，工作穩定可靠，控制精度高，在切割控制工藝功能上融入了大量寶貴的現場經驗，功能完備且操作簡便。
等離子電源：
電源選擇：本機電源可選擇性高，經濟型電源可配國產成都華遠60A-100A電源，切割厚度0.3-12mm；高品質型可選進口美國海寶Powermax系列，切割厚度0.5-16mm，且工件精度較高。
加工范圍：鐵板、鋁板、鈦金板、不銹鋼板、鍍鋅板、白鋼板等金屬導電厚板切割。
能參數：
性能參數 | 廣鋒-工業等離子切割機 | ||
規格型號 | GF-1325 | GF-1530 | GF-2040 |
工作行程 | 1300*2500mm | 1500*3000mm | 2000*4000mm |
三軸重復定位精度 | ±0.05mm | ||
加工精度 | ±0.35mm | ||
傳動系統 | X、Y軸臺灣AMT高精度零間隙方型加重滑動直線導軌副+齒條傳動 Z軸弧壓調高器控制 | ||
**大切割速度 | 15000mm/min | ||
工作電壓 | AC380/50HZ | ||
控制系統 | 北京斯達特等離子切割系統 標配高靈敏度弧壓調高器 | ||
軟件支持 | FASTCAM、AutoCAD、金林等軟件 | ||
指令格式 | G代碼 | ||
驅動系統 | 三相步進驅動系統(可選配臺灣交流伺服驅動系統) | ||
等離子電源 | 國產成都華遠60A-100A 進口美國海寶Powermax系列60A-100A | ||
電源切割能力 | 國產成都華遠0.5-12mm 美國海寶Powermax系列0.5-16mm | ||
工作氣壓 | 0.65-0.7Mpa | ||
工作電壓 | AC380V/50HZ | ||
