加工定制 | 是 |
---|---|

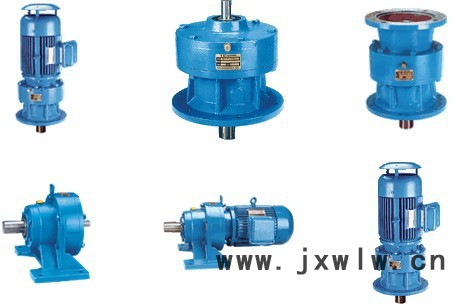

類別 | 擺線針輪減速機 |
齒輪類型 | 針輪減速機 |
安裝形式 | 臥式 |
布局形式 | 擺線式 |
齒面硬度 | 軟齒面 |
用途 | 減速機 |
輸入轉速 | 1450(rpm) |
額定功率 | 11(kw) |
輸出轉速范圍 | 1000(rpm) |
許用扭矩 | 1200(N.m) |
使用范圍 | 200 |
級數 | 雙級 |
減速比 | 180 |
品牌 | 凱博 |
型號 | BWD3-59-0.75KW |


結構原理:
行星擺線針輪減速機全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套,在偏心套上裝有兩個滾柱軸承,形成H機構,兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道,并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合,以組成少齒差內嚙合減速機構,(為了減少摩擦,在速 比小的減速機中,針齒上帶有針齒套)
當輸入軸帶著偏心套轉動一周時,由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故,擺線輪的運動成為即有公轉又有自轉的平面運動,在輸入軸正轉一周時,偏心套亦轉動一周,擺線輪于相反方向上轉過一個齒差從而得到減速,再借助W輸出機 構,將擺線輪的低速自轉運動通過銷軸,傳遞給輸出軸,從而獲得較低的輸出轉速。
主要特點:
一、高速比和高效率
**傳動**能達到1:87的減速比,效率在90%以上,如果采用多級傳動,減速比更大。
二、結構緊湊體積小
由于采用了行星傳動原理,輸入軸與輸入軸在同一軸心上,所以結構緊湊,體積小。
三、運轉平穩噪聲低
擺線針齒嚙合齒數較多,重疊系數大以及具有機件平穩的機理,使振動和噪聲限制在**小程度。
四、使用可靠、壽命長
因主要零件采用軸承鋼,經淬火處理(HRC58-62)獲得高強度,并且部門傳動接觸采用了滾動摩擦,所以經久 耐用壽命長。
設計合理,維修方便,容易分解安裝**小零件個數以及簡單的潤滑,使擺線針輪減速機深受用戶的信賴。
