型號 | BR |
---|---|
規格 | 多種 |
接管公稱直徑 | DN50--200MM |
類型 | 板式換熱器 |
用途 | 各種流體之間的熱交換 余熱回收 |
傳熱方式 | 間壁式 |
分類 | 換熱器,板式換熱器,冷卻器 |
包裝類型 | 單只裝 |
品牌 | 維克 |
加工定制 | 是 |
供應冷凝器、冷卻器、板式換熱器、換熱機組 新鄉維克換熱設備有限公司由原來的(新鄉市換供熱器總廠)更名而來

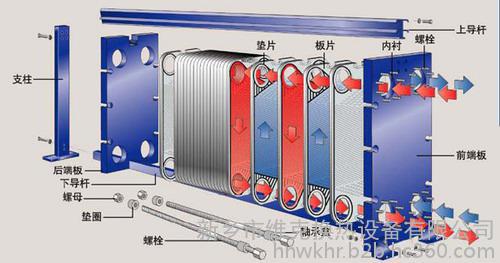

板式換熱器又名【冷凝器】,由板片對、側板、立柱、蓋板、堵板、分程隔板、密封墊片等零部件組成。兩板片之間通過焊接形成板片對,立柱與蓋板、堵板等焊接形成框架,板片對與板片對、板片對與框架等焊接形成板束部件,在板束熱側通道和冷側通道采用分程隔板進行流程設置。板片作為導熱元件,決定換熱器的熱力性能。側板和蓋板主要決定換熱器的承壓力
板式換熱器操作及維修保養
1.板式換熱器使用前應檢查壓緊螺釘是否松動,壓緊尺寸A是否符合說明書中的規定尺寸,如不符合規定,應均勻把緊螺栓,使其達到規定尺寸。
2.使用前應對板式換熱器進行水壓試驗,對冷熱兩側分別試壓。試驗壓力為操作壓力的1.25倍,保壓時間為30分鐘,各密封部位無泄漏方可投人使用。
3.當板式換熱器用于衛生要求較高的食品工業或醫藥工業時,使用前應對設備進行清洗和消毒,消除設備內的油污和雜物。
4.當操作介質含有大量泥沙或其它雜物時,板式換熱器前應置有過濾裝置。
5.冷熱介質進出口接管應按板式換熱器壓緊板上端標記(箭頭)進行連接,否則,會影響設備操作性能。
6.板式換熱器操作時,應緩慢注人低壓側液體,然后再注人高壓側液體;停車時應緩慢切斷高壓側流體,再切斷低壓側流體。
7.板式換熱器長期運行后,板片表面將產生不同程度的水垢或沉物,這樣會降低傳熱效率并增加流阻,因此沒備應定期打開檢查,清除污垢。清洗板片時,不得用金屬刷子,以免劃傷板片,降低耐腐蝕性能。
8.損壞的板片應及時進行更換,若沒有備用板片,在操作允許的情況下,可以拆下兩張相鄰的板片(注意:拆下的板片不應是換向板片,而應是帶四孔的板片),同時相應減少壓緊尺寸A(每拆一對板片,BR0.3型設備壓緊尺寸減少13mm,BR0.5型設備壓緊尺寸減少9mm)。
9.維修時,對于已經老化的密封墊片應進行更換,脫落的墊片應重新粘接,粘按時應清洗墊片槽,涂上粘接劑,將墊片擺正粘牢。
