產地 | 山東 |
---|---|
產品認證 | 見產品 |
電流 | 交流 |
動力形式 | 等離子 |
控制方式 | 數控 |
類型 | 等離子切割機 |
頻段 | 高頻 |
頻率 | 50(hz) |
驅動形式 | 電動 |
售后服務 | 一年保修 |
輸出電流調節范圍 | 見產品 |
輸入電壓 | 380V |
外殼防護等級 | 見產品 |
外形尺寸 | 見產品 |
效率 | 見產品 |
用途 | 金屬切割 |
執行標準 | 國標 |
最大切割厚度 | 12(mm) |
作用對象 | 金屬 |
作用原理 | 逆變 |
品牌 | 鼎東 |
型號 | 二軸相貫線切割機 |
加工定制 | 否 |
額定輸入電源容量 | 見產品 |
濟寧鼎東機械jiningdingdongjixiecb
【溫馨提示】本公司供應產品圖片、屬性及價格僅供參考,詳情請以實物為準!
因產品批次,型號不同,價格不同,網上報價不準,下單前請務必來電咨詢銷售人員!
具體價格以電話報價為準,可按照客戶要求加工制。
歡迎來電咨詢:13371243310 (陳經理)

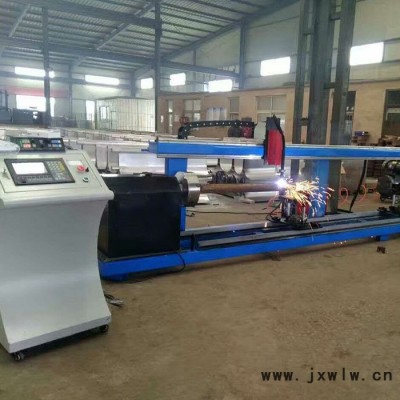

該數控相貫線切割機為臥式結構,主要分為:工件夾緊機構、卡盤回轉機構、管道支撐托架、割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。被切鋼管吊放于管道支撐裝置上,支撐裝置配兩組大小不同的滾輪,以適應鋼管直徑的變化,上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。用戶在切割軟件上編輯生成切割數據,再由數控系統控制各機構根據切割數據準確、高效的進行切割,此過程中工件夾緊機構、管道支撐裝置擔負管材的固定、支撐、帶動等,割炬行走機構與工件旋轉機構負責相貫線曲線的合成,等離子切割系統為切割源,割炬回轉機構負責坡口切割任務,仿形跟蹤機構協同其他各機構完成割炬跟高、水平度橢圓度測量、數據補償?shù)裙δ堋?img src="http://trgn.cn/file/upload/202111/27/202616571.jpg">
設備性能及主要參數
1、主要性能參數:
⑴、切割管徑范圍:φ60mm~φ630mm
⑵、切割管徑壁厚:6mm~50mm
⑶、卡管Z大重量:5T
⑷、Z大切割長度:6000/12000mm
⑸、切割速度50 -3000mm/min
⑹、割炬快速移動速度:6000mm/min
⑺、鋼管形式及要求:無縫鋼管,橢圓度:≤1%
⑻、等離子切割材質:碳鋼
⑼、卡盤形式:三爪聯動自定心
⑽、管道支撐托架形式:無動力滾輪式
⑾、支架數量:3個
⑿、設備重量:800KG
