| 工作溫度范圍 | 0---30℃ |
|---|---|
| 凈重量 | .4.5kg |
| 材質 | 全自動智能拼接，手動特征拼接 |
| 電壓 | 220V |
| 功率 | 50w |
| 控制方式 | 自動 |
| 售后服務 | 一年保修 |
| 外型尺寸 | .620x180x140mm |
| 制版面積 | .430x180x140mm |
| 品牌 | ZK-300系列3D掃描儀 |
| 型號 | zk-300 |
| 加工定制 | 是 |
三維掃描儀具有：
● 13步編碼校準技術：消除鏡頭畸變誤差、提高掃描精度
● 外插法多頻相移光柵：均勻條紋投射，點云數據精度高、無噪音數據
● 便攜式設計：硬件系統體型小，占地少，無噪音，易拆易裝，方便帶至測量
現場
● 掃描速度極快：≤3-5秒內可得到幾百萬數據點，效率極高(也可以根據客
戶需求定做系統)
● 精度高：單幅掃描精度可達0.01mm，兼容攝影測量系統，攝影使掃描速度
更快、精度更高，±0.0125mm/m
● 專利設計：消除常見三維掃描儀多角度掃描拼接不上的問題 累積掃描精度
極高，單機可完成4m左右工件掃描，數據無臺階、變形、條紋等 多模式掃
描，易調節，適用多種工件要求
此款機器的系統和硬件按木雕類客戶的特點定做，深雕，歐式，佛像輕松搞定，掃描圖檔，掃描尖角損失少，減少了后續修圖的煩惱以及工作量，并支持WIN7 64位系統，處理速度快，是各位木雕界朋友的最佳選擇。
| 產品型號 | ZK-300（雙目） | ZK-300+ （四目） | |
| 掃描方式 | 非接觸式三維掃描（拍照式三維掃描） | ||
| 投影、光柵技術 | 微結構光投影、外插法多頻相移技術 | ||
| 校準技術 | 環形編碼校準 | ||
| 單幅掃描范圍 | 獨立模式 |
|
|
| 200×150 | 400×300 | ||
| ○ | 100×75 | ||
| 調節模式 | 400×300 | 200×150 | |
| 100×75 | 50×40 | ||
| 50×40 | ○ | ||
| 單幅測量精度 | ±0.012 | ||
| 單面掃描時間（S） | ＜5，＜3 | ||
| 拼接方式 | 全自動智能拼接，手動特征拼接 | ||
| 可掃描物體范圍 | 30~2000 | ||
| 平均采樣點距 | 0.06-0.47 | ||
| 工業三維攝影測量 | 支持工業三維攝影測量拼接工程坐標點文件導入 | ||
| 工業相機 | 分辨率（像素） | 131萬像素（可根據客戶需求，升級為200萬，300萬或500萬像素） | |
| 相機角度（度） | 18度，27度，32.5度 | ||
| 產地 | 中國 | ||
| 工業鏡頭 | 8，12，16，25，35（根據型號配置） | ||
| 校準單元 | 金屬/玻璃 | ||
| 操作架 | 移動式三腳架 | ||
| 數據輸出格式 | ASC，STL，PLY, IGES | ||
| 光源、能量（W） | 標準 100 W鹵素?zé)?；LED 50 W 高能LED（White）；高能燈 (HPL) 250 W 鹵素?zé)? | ||
| 適用領域 | 木雕、汽車零部件、模具、鑄件、鈑金件、飛機部件、葉片、衛浴、鞋模、鞋楦等，逆向工程、三維檢測 | ||
| 工作溫度、電源 | 0～40℃、100～240V AC | ||
| 掃描裝置 | 系統尺寸 | 430x180x140 | 620x180x140 |
| 系統重量 | 3.0KG | 4.5KG | |

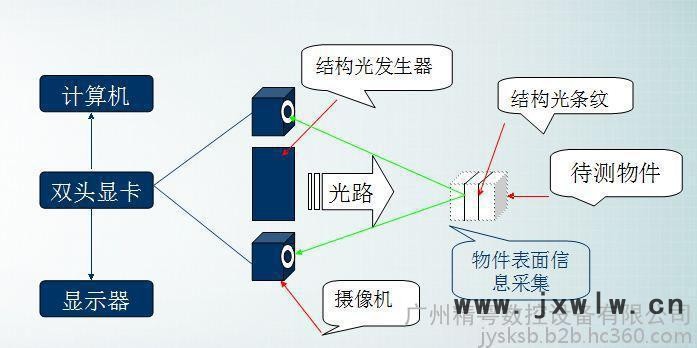

三維掃描儀工作原理圖：
? 便攜式設計
可方便靈活地移動掃描儀對物體進行測量，特別適合對大型或重型物體的測量。
? 點云噪聲處理和修剪 可以在掃描過程中或掃描結束后對測量產生的噪 音點進行修剪、剔除。
? 對環境條件不敏感
環境光對該掃描儀的影響極小，該系統不需要在暗室中操作，適用環境范圍非常廣泛，甚至
可以在露天環境進行掃描。
? 操作簡單
掃描軟件智能化程度比較高，操作簡單，經過 1—2 天培訓可以熟練操作
? 測量輸出數據接口廣泛
測量所得為點云數據，可以直接與 surfacer(imageware)、Geomagic、Polyworks、 CATIA、 UG 等軟件兼容。
行業應用案例 三維掃描儀在汽車零部件 的應用
我國雖為制造業大國，但是在汽車
產業，原始創新卻只占很少的比例。
目前逆向工程在汽車產品設計中占
據了十分重要的位置。因此有必要
通過逆向工程技術，消化、吸收國
外先進技術。
我國成為汽車消費大國，但汽
車設計與制造與國外還有相當差 車門 方向盤
距，為了提高產品檔次，國內企業
大量進口了國外的配件或成品車，
然而單純引進成品而不注意引進技
術，對我國汽車行業的技術提升是
相當不利的，且會減少企業的利潤
空間?？梢姡嫦蚬こ碳夹g(shù)對于加
速我國汽車制造業的發展具有非常
重要的現實意義，是提高我國汽車
制造技術水平、縮短與發達國家差
距的一個捷徑。 車身掃描圖
