| 類型 | 其他 |
|---|---|
| 主電機功率 | 11（kw） |
| 加工精度 | 高精度 |
| 砂輪轉速 | 100000（rpm） |
| 最大磨削尺寸 | 15~65（mm） |
| 控制形式 | 數控 |
| 適用范圍 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 一年 |
| 品牌 | 其他 |
| 型號 | 2M800B-CNC |

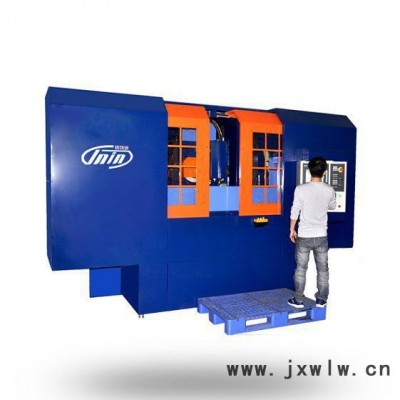

銀特銀品牌超精密數控線軌滑塊磨床具有如下特點：
1、本機床是滑塊和直線導軌兩用磨床。配置的立臥磨頭，除了可以自磨工作臺吸盤、保證批量滑塊滾道高度在微米級差值范圍外，還可以一次裝夾磨削導軌安裝底面、導軌側基準面和導軌滾道面。
2、機床結構采用動柱式結構，配合精密滾柱導軌滑臺，規避了常規臥軸矩臺磨床磨頭懸臂系統誤差問題，也規避了常規精密磨床X軸整體Y向移動進刀時工作臺行程限制問題。
3、機床整體床身、立柱、滑臺均采用高強度鑄鐵，經過二次時效處理、CNC精密加工，工作臺直線導軌安裝面經過精密磨削、配刮，精度穩定。
4、標配西門子**數控系統、兩個定位軸采用德國海德漢光柵尺組成的全閉環控制系統、各軸滑臺采用的重型高剛性敏捷響應的精密滾珠絲桿副、高剛性滾柱導軌副，實現微米級加工精度、砂輪修整量微米級補償。
5、工作臺采用密集滑塊的滾柱導軌副支撐、帶螺母冷卻功能的滾珠絲桿驅動，極大均化了工作臺運動精度誤差，實現了工作臺高速移動高效加工、金剛滾輪修整砂輪精密定位。
6、機床配置快速對刀功能，極大提高對刀磨削效率。
7、機床采用大揚程冷卻系統，冷卻水經過沉降、多級過濾、恒溫制冷，可保持磨削過程中工件尺寸的穩定，加上前述本機床的一次成型特點，只要環境溫度不至于劇烈變化到床身變動異常，常規環境下，都能保證批量穩定地生產出高精度的產品。
8、機床全防護。
銀特銀超精密數控直線導軌磨床的加工精度
a、粗糙度 ≤Ra0.4
b、工件加工表面反光檢查沒有明顯震紋
c、各滾道對底面及側面定位面的平行度 0.005
d、各滾道的尺寸允差及高度差（一致性 ） ±0.005mm、 0.003mm
e、各滾道的位置尺寸允差 ±0.005mm
同一截面同一尺寸一致性 0.003mm
精密數控線軌滑塊磨床主要參數
項目 | 加工滑塊 | 加工導軌 | 備注說明 |
加工滑塊范圍 | 15~65 | 3~25 | 可以擴展導軌加工范圍 |
X軸行程 | 1200mm | 1200mm | 可訂制 |
Y軸行程 | 500mm | 500mm |
|
Z1軸行程 | 350mm | 350mm |
|
Z2軸行程 | 100mm | 100mm | 其他工件使用可以擴展 |
X軸**大速度 | 36m/min | 36m/min |
|
Y軸**大速度 | 5m/min | 5m/min |
|
Z軸**大速度 | 0.5m/min | 0.5m/min |
|
立磨主電機功率 | 5.5KW-11KW | 5.5KW-11KW | 配置多臺可優化 |
立磨主軸**高轉速 | 25000-100000rpm | 25000-100000rpm | 配置多臺可優化 |
平磨主電機功率 | 2.2KW | 2.2KW |
|
平磨主軸轉速 | 2800rpm | 2800rpm |
|
立磨頭主軸跳動 | 0.002mm | 0.002mm |
|
平磨頭主軸跳動 | 0.003mm | 0.003mm |
|
金剛滾輪主軸跳動 | 0.003mm | 0.003mm |
|
YZ軸定位精度 | ±0.004mm | ±0.004mm |
|
YZ軸重復定位精度 | ±0.002mm | ±0.002mm |
|
XY軸運動精度 | 0.01/1000mm | 0.01/1000mm |
|
YZ軸標配光柵尺 | 海德漢 | 海德漢 | 可另選配 |
標配數控系統 | SIEMENS | SIEMENS | 可另選配 |
標配滾珠絲桿 | HIWIN | HWIN | 可另選配 |
滾柱導軌(選配) | HTPM、THK、STAR | HTPM、THK、STAR |
|
標配金剛滾輪修整器 | INTIN | INTIN |
|
標配立磨主軸 | 廣州昊志 | 廣州昊志 | 可另選配 |
如需常規替代臺灣或德國的CNC滑塊磨床，可以定制半閉環經濟性型和兩軸全閉環型（800工作臺）。
