| 測量精度 | 0.2%F.S |
|---|---|
| 開孔尺寸 | 詳見尺寸圖 |
| 外形尺寸 | 詳見尺寸圖 |
| 顯示方式 | LCD 液晶顯示 |
| 結構型式 | 鋁合金殼體 |
| 品牌 | GUIDE |
| 型號 | GUIDEST SX-300A |
| 加工定制 | 是 |
GUIDEST SX-300A 防爆顯示儀表
一、產品概述
SX-300 系列防爆智能顯示儀表與各類模擬量輸出的傳感器、變送器、熱電偶、熱電阻配合，完成溫度、壓力、流量、液位料位計、分析等物理量的測量、變換、顯示和控制，結構簡單、操作方便、性價比高，適用于石油天然氣、化工、電力、冶金、機械、食品、水處理等行業。
二、產品特點
（1）、鋁合金殼體，防爆等級：EXIAIICT6，防護等級：IP68，適用于所有工業現場環境。
（2）、LCD 液晶顯示，6 位四排數字顯示，帶圖型百分數顯示；四按鍵調試。
（3）、誤差小于 0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度。
（4）、適用于工業現場儀表電壓、電流、熱電阻、熱電偶、遠傳壓力表等信號類型；也可以作為罐旁顯示儀、現場控制儀等。
（5）、變送輸出能將測量、變換后的顯示值能以標準 4-20mA 或 20-4mA 電流形式輸出供其它設備使用，比如 PLC 或 DCS。
（6）、2 點報警輸出，上限報警下限報警方式可同時設定，報警靈敏度獨立設定。
（7）、量程范圍：-99999-99999（小數點可以任意設置），可編程設置。
（8）、功耗：<19.5mA（SX-300A/B）；<100μA（SX-300SC 回路顯示儀）。
（9）、輸入、輸出、電源、通訊相互之間采用光電隔離技術，設定參數帶記憶功能**保存。
（10）、帶 DC24V 饋電輸出，為現場變送器配電。
（11）、支持 RS485 串行接口，采用標準 MODBUS 通訊協議。
（12）、壓降：<3%。
（13）、相應時間：30ms。
（14）、滿度和零點數值可以修正，修正范圍為：-99999—99999。
（15）、上下限設定值范圍為：-99999—99999。
三、顯示及編程單元
四、儀表接線

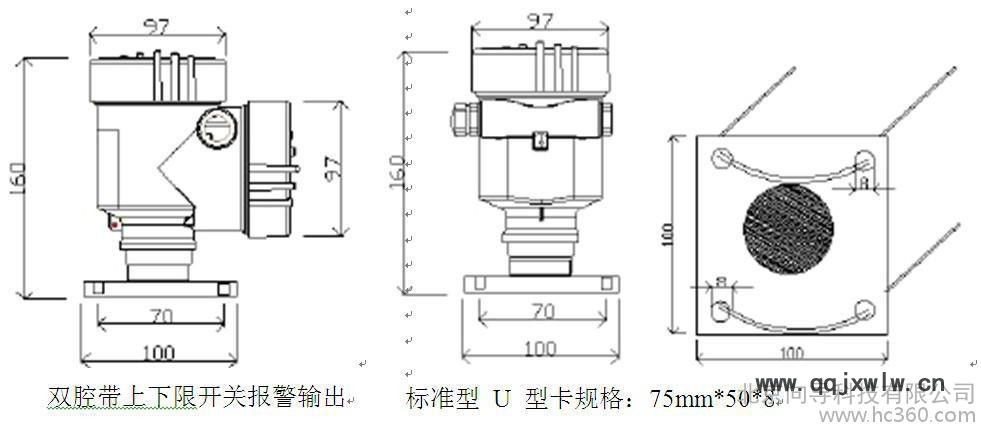

五、儀表尺寸
六、選型指南
GUIDEST SX-300A 防爆顯示儀表選型表 | ||
信號輸入方式 | A | 4-20mA 輸入 |
N | 熱電偶 k、E、B、S、T 型 | |
P | 熱電阻 PT100 | |
變送輸出 | OA | 4-20mA 輸出 |
AO | 20-4mA 輸出 | |
NO | 無變送輸出 | |
MD | MODBUS 485 總線輸出 | |
報警輸出 | K | 兩點上下限報警 |
N | 無上下限報警 | |
外供電方式 | M | 24VDC±10%，帶給儀表供電 |
N | 12VDC±10%，帶給儀表供電 | |
V | 220VAC+10%，帶給儀表供電 | |
W | 24VDC±10% 不帶給儀表供電 | |
安裝方式 | U | U 形卡管裝 |
S | 螺絲板裝 | |
