| 機床定位精度 | ≤0.5mm |
|---|---|
| 割炬升降行程 | 170mm |
| 電 源 | 220/380VAC ±10% 50-60Hz |
| 傳動方式 | 齒輪齒條傳動，雙邊驅動（齒輪齒條精度7級） |
| 產品別名 | 切割機 |
| 電流 | 交流 |
| 控制方式 | 自動 |
| 頻段 | 高頻 |
| 驅動形式 | 自動 |
| 用途 | 切割 |
| 最大切割厚度 | 0.5-25mm |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 等離子源 | 空氣 |
| 品牌 | HUGONG/滬工 |
| 型號 | 1000*2000/1500*3000*2000*4000*6000*12000 |

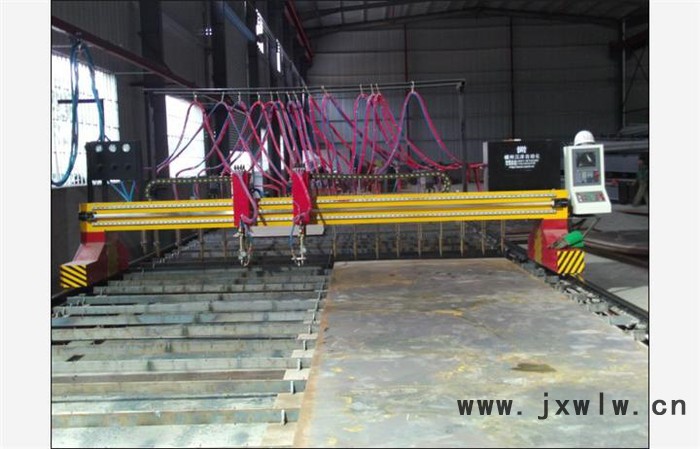

為了滿足高速度，高精度的要求，在設計和加工制造中對影響整機性能的磨擦、齒隙、剛度、慣量等機械結構都進行了綜合考慮，并運用計算機對機器的動態特性進行分析。
●橫梁采用矩形鋼管與鋼板焊接的復式箱形結構，具有很高的強度和剛性。并對橫梁進行時效處理，消除應力。
●縱向精密鋼軌采用電梯導軌用合金鋼軌做重載荷導軌，經精加工制成。
● 橫向?qū)к壊捎酶呔葘?dǎo)軌，保證橫向?qū)蚓取?/p>
●精密齒條采用特種合金鋼鍛制經精加工，熱處理，再精加工等工序使齒條精度達7級，確保傳動的高精度與長壽命。
● 電動式割炬吊架：驅動為直流減速電機，通過絲桿及精密導向帶動割炬做直線升降運動，吊架行程為150mm。
● 數控割炬氣路、電路采用**拖鏈傳動。
數控切割機的電氣控制部分，由數控，電氣，驅動三個子系統組成，系統還具有故障歷史記錄，故障報警，自我診斷，有效地保護人員和設備的安全；系統具有多種語言菜單（包括中文），可以很方便的進行人機對話，具有多種輸入方式，操作靈活方便，還可與PC機通訊實現自動編程，由于實現計算機操作，大大方便了用戶，節約時間，保證操作穩定可靠。
