| 標稱容量 | 150PF |
|---|---|
| 產品等級 | 一級品 |
| 頻率特性 | 高頻 |
| 外形 | 圓柱形 |
| 應用范圍 | 濾波 |
| 調節方式 | 固定 |
| 功率特性 | 大功率 |
| 介質材料 | 陶瓷 |
| 引線類型 | 無引出線 |
| 品牌 | 美志 |
| 型號 | MZS40FC50KV151K |

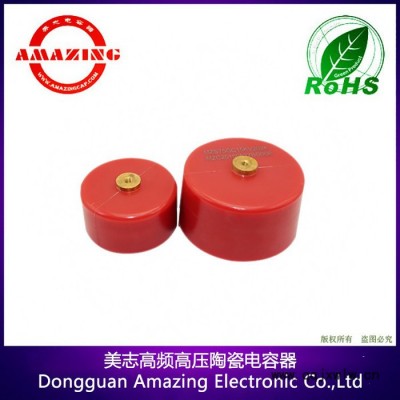

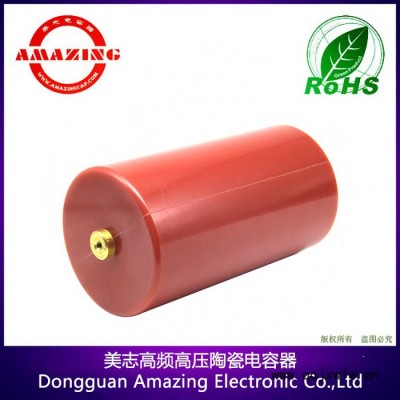

外形體積小;
相對其它材質更顯輕便可靠;
適合在普通高頻環境工作;
容量溫度變化率極小;
能在較高或較低溫度下應用;
介電常數:600
耐電壓測試:用2倍額定工作電壓作耐壓測試無異常;
雷電沖擊測試:80KV正反極雷擊沖擊無異常;
局部放電: 1.5倍額定電壓下測試局部放電小于5PC;
溫度變化:在-20℃到+45℃溫度區間,容量變化率小于1%;
物料編碼 | 額定 工作電壓 | 耐壓測試 (保壓2分鐘) | 標稱 容量PF | 直徑D(mm) | 厚度T(mm) | 高度H(mm) | 螺絲M(mm) |
MZS30FC50KV101K | 50KVDC | 90KVDC | 100 | 30 | 30 | 34 | 5 |
MZS30FC50KV201K | 50KVDC | 90KVDC | 200 | 30 | 30 | 34 | 5 |
MZS40FC50KV501K | 50KVDC | 90KVDC | 500 | 40 | 30 | 34 | 5 |
MZS40FC50KV701K | 50KVDC | 90KVDC | 700 | 40 | 30 | 34 | 5 |
MZS40FC50KV102K | 50KVDC | 90KVDC | 1000 | 40 | 30 | 34 | 5 |
MZS50FC50KV222K | 50KVDC | 90KVDC | 2200 | 50 | 30 | 34 | 5 |
MZS60FC50KV332K | 50KVDC | 90KVDC | 3300 | 60 | 30 | 34 | 5 |
MZS60FC50KV502K | 50KVDC | 90KVDC | 5000 | 60 | 30 | 34 | 6 |
MZS75FC50KV103K | 50KVDC | 90KVDC | 10000 | 75 | 40 | 46 | 6 |
MZS75FC50KV153K | 50KVDC | 90KVDC | 15000 | 75 | 50 | 56 | 6 |
MZS75FC50KV203K | 50KVDC | 90KVDC | 20000 | 75 | 60 | 66 | 6 |
MZS90FC100KV252K | 100KVDC | 180KVDC | 2500 | 90 | 60 | 66 | 8 |
MZS90FC100KV502K | 100KVDC | 180KVDC | 5000 | 90 | 110 | 116 | 8 |
MZS90FC150KV252K | 150KVDC | 270KVDC | 2500 | 90 | 180 | 190 | 8 |
MZS90FC150KV502K | 150KVDC | 270KVDC | 5000 | 90 | 270 | 280 | 8 |
2. MZS-FC介電陶瓷具有溫度變化率極小的特點,在-25℃到+85℃溫度區間,容量變化率小于3%;
3. MZS-FC介電陶瓷內部結構近似于百分百致密.因此局部放電極小,擊穿強度極高,耐受高頻高壓能力極強,經過多個醫療安防客戶應用,驗證了其超長的壽命;
東莞美志于2007年4月16日成立,是國家介電陶瓷研究所下設的集研發設計,制造,銷售為一體的高壓電容器公司.目前有三大科技成果擠身于行業前列: 全球首款脈沖壽命超過百萬次的脈沖高壓陶瓷電容器--PC系列、 全球首款TC變化率小于1的零局放高壓陶瓷電容器--GC系列、 全球首款容量超20NF的大容量高頻陶瓷電容器--FC系列 ，目前美志電容已成為多家醫療檢測,智能電網等領域大型用戶的元器件供應商與產品開發合作伙伴,特別是在高精密度,零局部放電,高低溫環境,高頻脈沖等領域,美志產品更成為無可取代的優勢! 具有超高電壓和超高工頻的特性,局放低，內阻小，適合于航空航天器，智能電網。
1.X光機CT機;
2.安檢與無損檢測設備;
3.雷達;
4.物質探測;
5.倍壓分壓電路;
6.耦合濾波電容;
7.傳感器點火器;
8.高鐵動車;
使用注意事項:
1. 請小心搬動,切勿令電容器高處跌落,以免造成電容器內部瓷芯受到損傷!
2. 請于干燥清潔的室內密封保存,不要與其它化學品一起保存,以免受到腐蝕!
3. 鎖螺絲時輕輕擰緊即可,不要過于用力,以免損壞螺紋,甚至可能造成電極與瓷芯脫落而至電容器受損報廢!
4. 此系列高壓陶瓷電容器適合在以下環境中應用: 變壓器油,環氧樹脂,SF6氣體,等.若未經特殊處理,不建議在空氣中裸露使用! 危險!
5. 請不要改變電容器的外部結構,如果需要,請事先與美志公司確認!
6. MZS-FC系列電容器是專為高頻電路設計的高端產品,請使用直流電壓!如果要應用到交流電壓電路中,請與美志公司咨詢相關系列的產品!
7. 請嚴格按照電容器的額定電壓及其它額定參數標準使用!長期低于額定電壓工作有益于電容器的使用壽命!反之,對電容器有極大損害!
8. MZS-FC系列為民品級別電容器,特別適合高頻高壓電路中應用.若有特殊應用要求,請告知我們,以便按照您的使用條件設計合適的電容器產品!
