| 標準 | 國標 |
|---|---|
| 材質 | 碳鋼 |
| 工作溫度 | 常溫（℃） |
| 公稱通徑 | 50-600 |
| 結構形式 | 調節閥 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 手動 |
| 適用范圍 | 碳鋼 |
| 適用介質 | 水 |
| 外形 | 水 |
| 用途 | 調節閥 |
| 零部件及配件 | 閥體 |
| 壓力環境 | 大型 |
| 類型(通道位置) | 二通式 |
| 品牌 | 江蘇尼必可流體控制設備有限公司 |
| 型號 | 尼必可ZMHN |
| 適用星級 | 所有星級 |

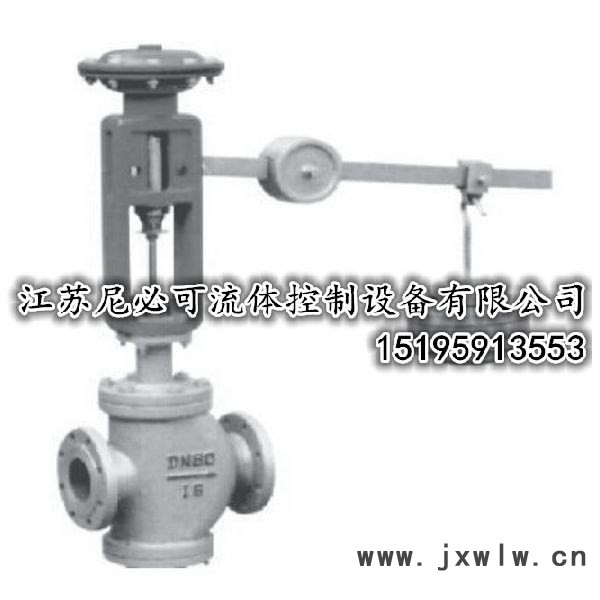

ZMHN直接作用壓力調節閥
直接作用壓力調節閥概述：
ZMHN直接作用壓力調節閥,是一種不需外加能源和操作介質,根據被控制流體的能量自行操作并保持閥前或閥后變量恒定的調節閥,用來自動調節溫度在200 ℃以下的非浸蝕氣體、石油、蒸汽壓力為給定值,具有結構簡單、動作可靠、維護方便，防火防爆和價廉等優點。
直接作用壓力調節閥工作原理：
閥后式直接作用壓力調節閥的調節信號，由閥后管道內取得，它隨著作用在膜室上被調節壓力的增加，克服重錘所產生力后,閥芯向下移動, 逐漸與閥座閉合,使流通截面減小，閥芯向上運動,流通截面增加,直到被調壓力等于給定值為止。 閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，克服重錘所產生力后，閥芯向下移動,逐漸離開閥座,使流通截面增加,直到閥前的壓力下降到給定值;反之,當膜室上壓力見效時,重錘所產生的力使閥芯上升,逐漸與閥座閉合,使流通截面減小，直到閥前壓力增高到給定值為止。
直接作用壓力調節閥技術參數和性能：
調節范圍：1號膜室：0.5～1.3;2號膜室：0.1～0.5;4號膜室：0.015～0.1MPa
直接作用壓力調節閥閥體：
型式：直通雙座鑄造球型閥公稱通徑：25、32、40、50、65、80、100、125、150、200mm 公稱壓力：PN1.6MPa 法蘭標準：JB79-59、JB78-59等材料：鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti）等介質溫度：-20～+220℃（介質溫度大于40℃時，需在上腔充水或充不與介質相混合的液體，也可在取壓管線上加冷凝器）壓蓋型式:螺栓壓緊式填料:V型聚四氟乙烯填料
閥內組件
閥芯型式：雙座柱塞型閥芯
執行機構
型式：氣動薄杠桿執行機構膜片材料：橡膠夾尼龍布環境溫度：-25～+55℃ 膜蓋接頭：M16×1.5 膜蓋材料：HT200 閥作用型式：有閥前式和閥后式兩種，閥后式、閥前式分別用來保持調節閥后面、前面的管道壓力為恒定值
直接作用壓力調節閥性能：
泄漏量:小于閥額定容量的5×10-3 可調范圍：30：1
Kv值和額定行程
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定行程 | 4 | 7 | 10 | 13 | 19 | 28 | ||||
| Kv值 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
膜室類型、砣片配置
| 壓力調節范圍(100KPa) | 0.15～0.65 | 0.65～0.85 | 0.85～1.0 | 1.0～2.0 | 2.0～2.5 | 2.5～3.5 | 3.5～5.0 | 5.0～8.0 | 8.0～9.5 | 9.5～13 |
| 膜室類型 | 4 | 2 | 1 | |||||||
| 砣片重量(Kg) | 12 | 17 | 21 | 8 | 11 | 18 | 30 | 17 | 21 | 30 |
法蘭距、外形尺寸
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L(mm) | 185 | 200 | 225 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| H(mm) | 665 | 675 | 703 | 713 | 787 | 827 | 955 | 1050 | 1072 | 1154 |
| H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 |
| D(mm) | 1號膜室：185 2號膜室：225 3號膜室：375 | |||||||||
