| 加工定制 | 是 |
|---|---|
| 類型 | 其他 |
| 覆蓋頻率 | 詳見現貨（MHz） |
| 顯示方式 | 詳見現貨 |
| 外形尺寸 | 詳見現貨 |
| 重量 | 詳見現貨 |
| 適用范圍 | 詳見現貨 |
| 品牌 | Venable/維納布爾 |
| 型號 | 007918-002 |
一、特點
l 測試頻率范圍0.01Hz-5 MHz
l 可輸出訊號電壓范圍, 10mVac-10Vac, ±10Vdc,適用于各種測試狀況
l 透過Bode Box來注入測試訊號,安全性及準確度與保障
l 具有兩個量測通道,分11個檔位,**度高
l 量測范圍: 10mV-500V,儀器不易因待測物的異常電壓而受損壞
l 針對Power Supply設計的應用軟件,容易使用
l 可產生波德圖(Bode plot),尼奎士圖(Nyquistplot),阻抗圖
l 軟件內含補償線路輔助設計及頻域運算功能
二、功能介紹
頻率響應分析儀6305的主要功能是量測待測物在頻域上的特性，了解其性能及穩定性，并可輔助控制線路的設計。其工作原理是藉由輸入一個頻率變化的掃描訊號，并于系統的特定點，量測所造成的影響，藉此導出待測物在不同頻率的響應特性。
一般工程師于設計驗證時，都是直接測試外在的功能特性。例如針對電源供應器，需要不同電壓輸出來做拉載測試，看是否會有震蕩的不穩定情形。這種測試過程需要花費大量時間，當線路有修改后，又得重新測試。而即使設計驗證已經沒有問題，常會發生于大量生產時，因為使用零件的誤差，仍有少數產品會有不穩定的瑕疵狀況，這是因為設計時沒有正確評估系統的穩定性。但這種特性無法直接由電流拉載的時域測試來得到，必須由頻率響應分析儀的使用，才能得到系統的頻率響應圖，來判斷讀出穩定度的特性。而這種頻率響應的測試，不僅速度快，節省大量測試時間。除了了解待測物的穩定度外，還可依照實際需要，再做控制線路的調整，達到設計的目的。維持良好的設計品質，加深客戶對設計者技術的信任，增進對產品的信息。尤其業界的激烈競爭，及ODM要求交期非常短的情況下，藉由頻率響應分析儀6305的分析，將有很大幫助。另外，也可以應用來驗證委外設計生產的電源供應器，對設計品質來把關。
除了測試系統的頻率響應外，頻率響應分析儀6305的控制軟件還包括了控制線路輔助設計和頻域運算功能。陣地電源供應器的控制補償，提供了常用的三種線路，使用者可依照其電源控制器的控制方式，選擇適合的線路種類。先量測系統原來的頻率響應后，設定預計的設計目標：相位邊限(PhaseMargin)及交越頻率(CrossFrequency)等，軟件即可自動運算出控制線路中**適合的電阻及電容值，使用者再加以實際驗證即可。這個功能更可幫設計者節省大量時間，還能達到**化的設計結果。
頻率響應分析儀6305也可以測試被動組件的阻抗和頻率的響應圖，讓廠商了解生產的被動組件特性是否正常，以驗證制程是否正確。另外設計工程師可用來驗證所使用的組件，其頻率響應特性是否適合于應用范圍。例如電容于低頻時是電容性，隨頻率增加會成為電阻性，再來會變成電感性。若選擇不當，可能使用的電容卻呈現電感特性，線路自然無法正確運作。當真正了解適用頻率范圍后，選擇正確零件才能達到設計效果，不會出錯。
美國專業的頻率響應分析儀廠商Venable Instruments，善長于建立系統模型、穩定度分析、控制回路、阻抗測試。特別專注于電源供應器。零件的頻域測試領域。其客戶包含世界各大知名廠商，例如：IBM，MOTOROLA，INTEL，HONEYWELL，POWERONE，TEXAS INTRUMENTS等。
三、頻率響應分析儀6305的組成
主機
含一個可送出頻率變化的掃描訊號，并有兩個頻道來量測訊號的變化量。
控制及分析軟件
1.透過USB接口，控制主機的輸出訊號，并擷取量測數據。
2.將數據處理，畫出頻率響應波德圖，藉此了解穩定性。
3.內建控制線路設計輔助，可模擬并評估新線路的特性。
附件
BodeBox訊號輸入變壓器，讓掃描訊號進入不同電壓準位。不同的頻率范圍使用不同的BodeBox，才能得到**準確度。
四、設計流程
傳統設計流程
沒有一套頻域的分析工具，只使用TrialandError的方法，每次修改都要重新測試，容易忽略一些測試點，并浪費時間。另外設計結果無法量化評估，未來穩定性問題可能會再發生。
新設計流程

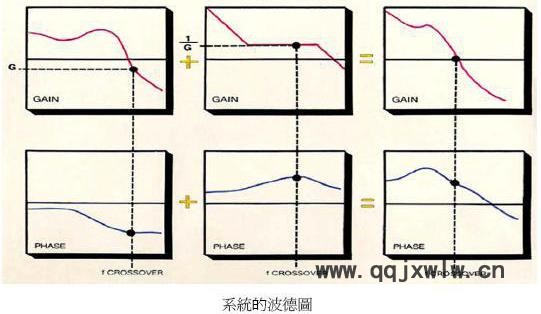

經由頻率響應分析儀的量測，得到系統模型，了解穩定度狀況。再由分析軟件，設定設計目標(CrossFrequency,PhaseMargin)，自動演算出控制補償線路的**電阻電容值，再加以驗證即可，節省時間且可得到**設計結果。
五、頻率響應分析儀6305的應用
應用一

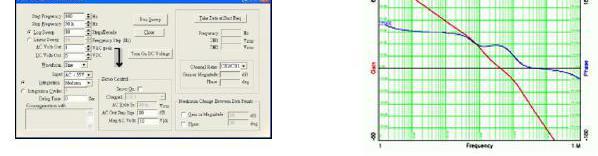

測試電源供應器的開回路(OpenLoop)響應，來觀察整個系統的頻域特性，并由Phasemargin、Gainmargin了解穩定度狀況。
應用二
經由頻率響應分析儀的量測，得到PowerStage模型，再由分析軟件，設定設計目標(CrossFrequency,PhaseMargin)，選擇控制線路種類，自動演算出線路的**電阻電容值，再加以驗證。
應用三
量測一個組件(電容)的頻域特性，觀察在不同頻率表現出電容性、電阻性及電感性。
