| 光源 | LED |
|---|---|
| 測量精度 | 0.001 |
| 產地 | 北京 |
| 放大倍率 | 20-200X |
| 分辨率 | 0.001 |
| 類型 | 臥式投影測量儀 |
| 適用范圍 | 精密機械 |
| 售后服務 | 上門服務 |
| 外形尺寸 | 850x1500x1600mm |
| 操作方式 | 手動控制 |
| 品牌 | 品智創思 |
| 型號 | PZ-3020W |
| 加工定制 | 否 |

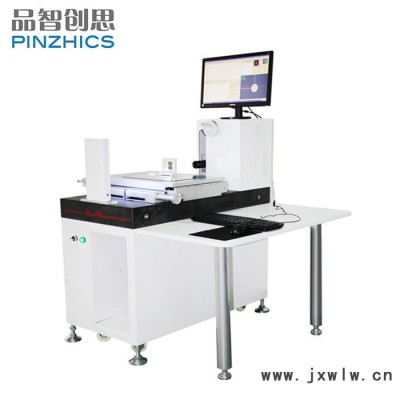

產品名稱： 臥式刀具尺寸測量儀
產品型號：PZ-3020W
產品簡介：臥式影像是光、機、電一體化的精密高效計量儀器。本儀器可取代臥式投影儀的功能，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
儀器特點：
本儀器采用強大的測量軟件，能高效率的檢測各種形狀復雜工件的輪廓和表面形狀，如樣板、沖壓件、凸輪，成形銑刀等各種工具，刀具和零件，以及端子、鐘表、金剛石等生產廠商。
臥式刀具尺寸測量儀規格參數：
| 儀器型號 | PZ-3020W |
| X、Y方向移動行程 | 300*200mm |
| 外形尺寸 | 850x1500x1600mm |
| Y軸升降范圍 | 100mm |
| X.Z顯示值 | 0.001mm |
| 測量精度 | X.Y Axis：（3+L/200）μm |
| 影像放大倍率 | 24~156X（可擴展至12~312X） |
| 鏡頭 | 高清晰度0.7~4.5Xzoom變焦鏡頭（定檔定格） |
| CCD | 43萬像素彩色高清晰度攝影機（SONY芯片） |
| 測量軟體 | VCAD7.0 |
| 儀器基座 | 000級高穩定性花崗石底座 |
| 照明 | 上、下光源均采用可調亮度LED無影燈 |
| 儀器重量 | 350KG |
測量軟件介紹：
一、直接元素測量
能測量12種元素（點、直接、圓、圓弧、橢圓、矩形、槽形、O形環、距離、角度、開運線、閉云線）。
測量方法多樣（自動判別測量、采點測量，對比測量、公差對比測量，預置元素）。
單點采集方法有多種：可鼠標采點，十字線尋邊采點，放大采點，直線采點，鼠標自動捕捉。
二、間接測量
兩元素之間的距離，兩邊夾角，多點構成平面的平面度等，都可以通過軟件的構造功能來實現?？梢詷?gòu)造的元素有：點，線，圓，弧，角度，平面等
三、影像測量高度差
先在一個平面聚焦，軟件會記錄一個平面的高點數據，然后在另一個面聚集，軟件同樣會記錄下一個點的數據，軟件通過亮點的坐標計算出兩個面的高度差，誤差小于0.005mm。
四、掃描功能
可以把一個工件的輪廓掃描出來，然后轉到CAD進行編輯，得出了設計圖紙，從而得到此工件的數據，實現二維抄數。
五、地圖功能
可以可一個工件完整的圖片拍出，在圖片進行測量和標注。圖片可以儲存，在調出進行測量。
六、宏測量
宏測量功能**是，將一連串相同的"構造測量"，構造命令關聯到一個按鈕上，點擊按鈕，即開始執行宏測量功能，宏測量功能會自動完成構造動作，減少用戶操作鼠標次數，提高工作效率。
七、模板測量
模板測量方法，也是目測方法的一種，主要是通過用戶眼睛目測，看是否合格，類似于投影儀上用到的標準規格板。
模板測量，主要有十字線模板，方格模板和同心圓模板。
十字線模板主要用來測量角度，方格模板主要是用來測量距離，通信團模板主要用來測量圓。
八、預置元素
軟件可以在機械坐標系或者工作坐標系隨便預置元素。
九、坐標系建立
可以隨便建立多個工件坐標系，然后十字線隨坐標旋轉，因此不用去擺正元件。建立工件坐標系的還一個好處**是保持跟圖紙一樣的基準，這樣測量時可以得到X和Y向距離。
十、數據輸出
測量完的數據不需要用手去抄寫，可以直接導出到Word、Excel、Tct、Cad然后打印。
十一、專業SPC統計分析 PROFESSIONALSPC STATISTICS ANALYSIS
將測量數據導入SPC可以生成常用的管制圖，計理值管制圖有；平均數全劇管制圖，平均數標準差管制圖，中位數全距管制圖，個別值與移動全距管制圖，直方圖，CPK推移圖，規格與制程標準管制圖，制程狀態分析圖，制程建議分析圖等。對生成的圖形可以利用八大判定規則進行判定，為用戶對產品品質狀態及時了解，對于計數值數據還提供了單質量監控，及時了解產品狀態。
