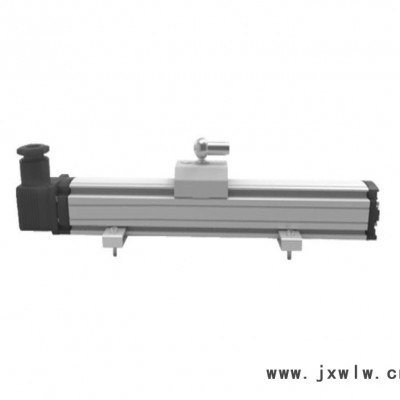

OMD系列滑塊式磁致伸縮位移傳感器
應用行業：
l注塑機l吹瓶機l壓鑄機l橡膠成型機l壓磚機l標志制作機器l油漆噴霧器l金屬與木工機械l汽車與行走機械
磁致伸縮位移傳感器優勢：
l直接替代電阻式電位器，而無需機械修改。
l開放式導軌型外殼設計能減少因安裝失誤而損壞傳感器。
l鋁成型外殼能配合兩種形式的永久磁鐵滑塊進行非接觸式測量。
l磁致伸縮位移傳感器采用非接觸式超聲波測量技術，能提供最佳的線性和絕對值位置測量。
lOMD系列滑塊式磁致伸縮位移傳感器是采用非接觸式磁致伸縮測量技術。 此技術能提供高精準、 直接和絕對值的位移輸出。
非接觸式設計不但方便安裝，而且能消除所有工作磨損而帶來的誤差。鋁成型外殼符合IP65標準，保證能工作於苛
刻和高塵埃污染的環境。 固定夾片提供靈活和簡易的安裝方式，適合一般機械使用。18系列磁懸浮式磁致伸縮位移
傳感器非常堅固耐用， 是要求嚴格的工業環境中最理想選擇。磁致伸縮（Absopos）的運作原理是通過分析兩個磁場
相的反饋信號而達致。 第一磁場是利用一個永久磁鐵在傳感器外殼上運行。第二磁場是由脈沖產生器產生。當兩個
磁場互相感應，一個絕對值的位置信號便會以超聲波速度反饋。精密電路系統便會對超聲波的波形進行分析，繼而輸
出一個精確和高分辨率的位置信號，讓機臺可以實時進入生產狀態。 磁致伸縮位移傳感器的優勢磁致伸縮位移傳感
器采用非接觸式超聲波測量技術。能提供最佳的線性和絕對值的位置測量。 直接取替電阻式電位器，而無須機械修
改，開放式導軌型外殼設計能減少因安裝失誤而損壞傳感器。
| 選 項 及 說 明 | 類 別 | ||||||||
| MNFV | OMD系列磁致伸縮線性位移傳感器 | 產品類別 | |||||||
|

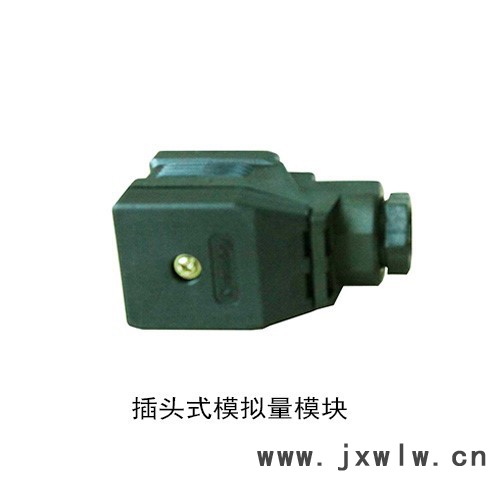

| 1 | +24VDC（±10%） | 工作電壓 | 電氣性能部分 | |||||
| | 2 | +15VDC（±10%） | |||||||
| | V_ _ _ _ | [1][2]輸出形式 [3]磁環數量 [4]功能 01 = 0…10V 1 = 單磁環 0 = 正向（零點靠出線端） 05 = 0…5V 1 = 反向（零點靠鋁材末端） | 輸出方式 | ||||||
| A_ _ _ _ | [1][2]輸出形式 [3]磁環數量 [4]功能 42 = 4…20mA 1 = 單磁環 0 = 正向（零點靠出線端） 1 = 反向（零點靠鋁材末端） | ||||||||
| S_ _ _ _ | ?1]數據長度 [2]輸出格式 [3]系統分辨率 [4]方向 1 = 25Bit B = 二進制 1 = 5μm 5 = 20μm 0 = 正向（零點靠出線端） 2 = 24Bit G = 格雷碼 2 = 10μm 6 = 2μm 1 = 反向（零點靠鋁材末端） 3 = 26Bit 3 = 50μm 7 = 1μm 4 = 100μm | ||||||||
| | _ _ _ _ M | 測量范圍：30～3000mm，也可根據客戶特殊要求訂做 | 測量量程 | 物理結構部分 | |||||
| | C | 直出電纜 | 出線方式 | ||||||
| | S | Hirschmann插頭（不帶電纜線） | |||||||
| | | _ | 0～9（X=特殊長度，單位：米，默認3米） | ||||||
| | | | _ | [T] = 磁性滑塊 | 滑塊類型 | ||||
| 標準規格 |
|
|
|
| 測量數據 | 直線位移 |
|
| 供應電源 | +24Vdc (20.4 - 28.8Vdc) |
|
| 輸入保護 | 極性保護至-30Vdc, 過壓保護至36Vdc |
|
| 用電量 | 50-140mA (按量程而定) |
|
| 絕緣強度 | 500Vdc (DC地端對機器接地端) |
|
| 輸出 | 0-10Vdc, 10-0Vdc雙輸出, 最低負載電阻5kΩ |
|
| 分辯率 | 無限 (取決於控制器A/D與電源紋波) |
|
| 重複精度 | 滿量程的 < ±0.005% |
|
| 非線性度 | 滿量程的 < ±0.01% (最大 ±90μm) |
|
| 工作溫度 | -40至85℃ |
|
| 防護級數 | IP65(當正確連接上插頭時) |
|
| 振盪指標 | 10-2000Hz / IEC標準68-2-6 |
|
| 沖擊指標 | 100g (單一沖擊) / IEC標準68-2-27 (耐久性) |
|
| 更新時間 | 0.5ms 1200mm以內 / 1.0ms2400mm以內/ 2.0ms 4800mm以內 |
標準規格測量數據 ：
直線位移 供應電源 +24Vdc (20.4 - 28.8Vdc) ，輸入保護 極性保護至-30Vdc, 過壓保護至36Vdc 用電量50-140mA
(按量程而定) 絕緣強度500Vdc (DC地端對機器接地端) 輸出0-10Vdc, 10-0Vdc雙輸出, 最低負載電阻5kΩ
分辯率 無限 (取決於控制器A/D與電源紋波) 重複精度 滿量程的 < ±0.005% 非線性度 滿量程的 < ±0.01%
(最大 ±90μm)，工作溫度 -40至85℃ 防護級數IP65(當正確連接上插頭時) 振盪指標10-2000Hz / IEC標準68-2-6
沖擊指標100g (單一沖擊) / IEC標準68-2-27 (耐久性) 更新時間0.5ms 1200mm以內 / 1.0ms2400mm以內 /
2.0ms 4800mm以內 。
