| 材質 | 鋼件：Q345B，鑄件HT300 |
|---|---|
| 類型 | 柔性焊接定位工裝夾具 |
| 是否標準件 | 標準件 |
| 標準編號 | 三維1000*1000*200 |
| 樣品或現貨 | 現貨 |
| 是否進口 | 否 |
| 適用機床 | 三維柔性焊接平臺 |
| 是否庫存 | 庫存 |
| 是否批發 | 批發 |
| 品牌 | TIPTOP |
| 型號 | 三維1000*1000*200 |
| 加工定制 | 是 |

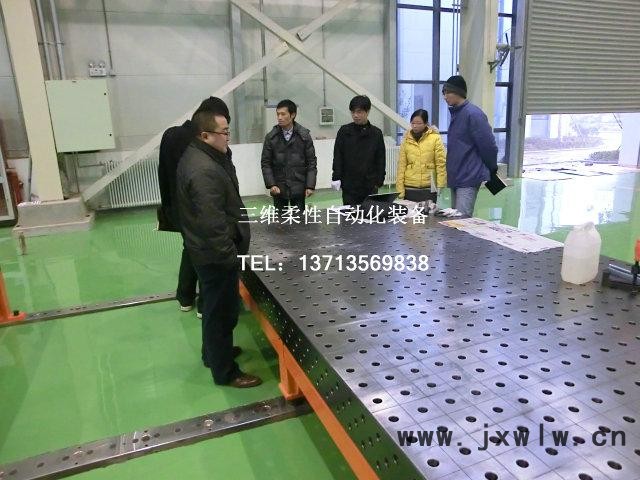

三維孔系組合柔性焊接工藝裝備。
三維：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。

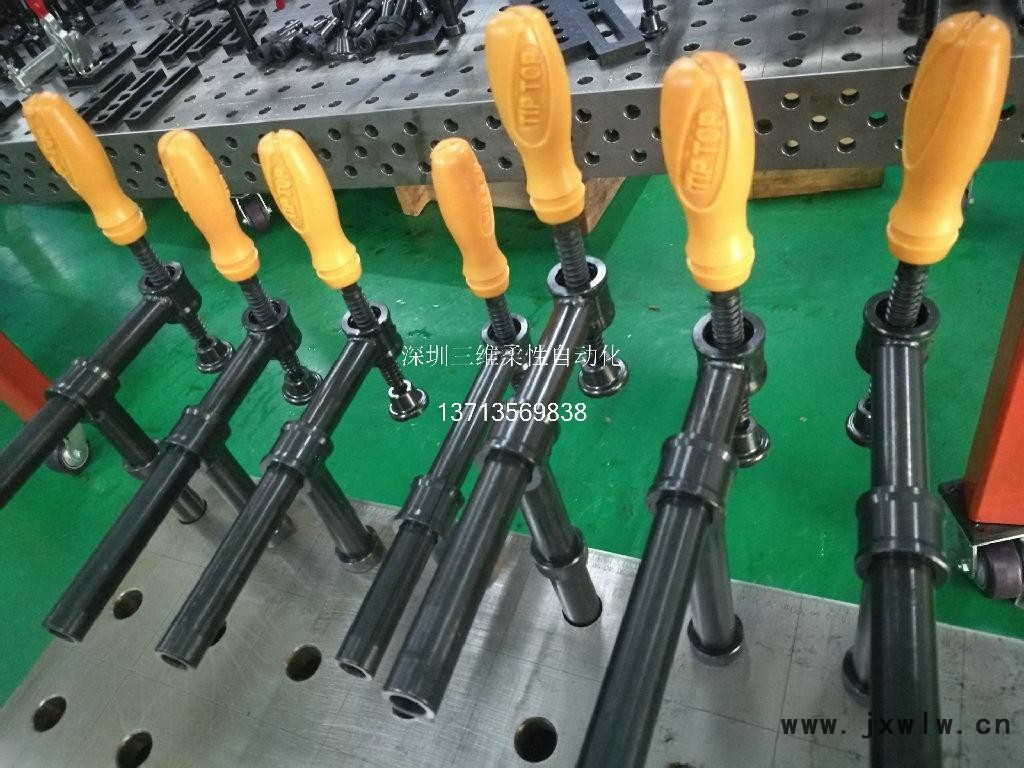

孔系：這套夾具的主要特點**是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷**能使裝配變得更加快捷方便，定位更**。

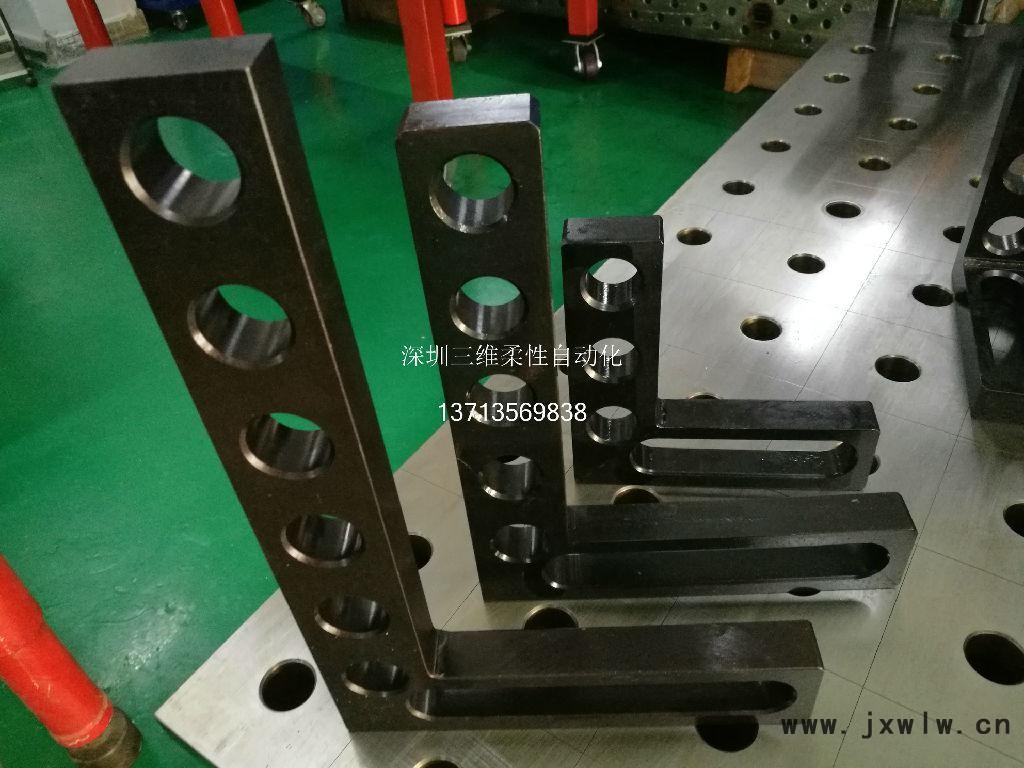

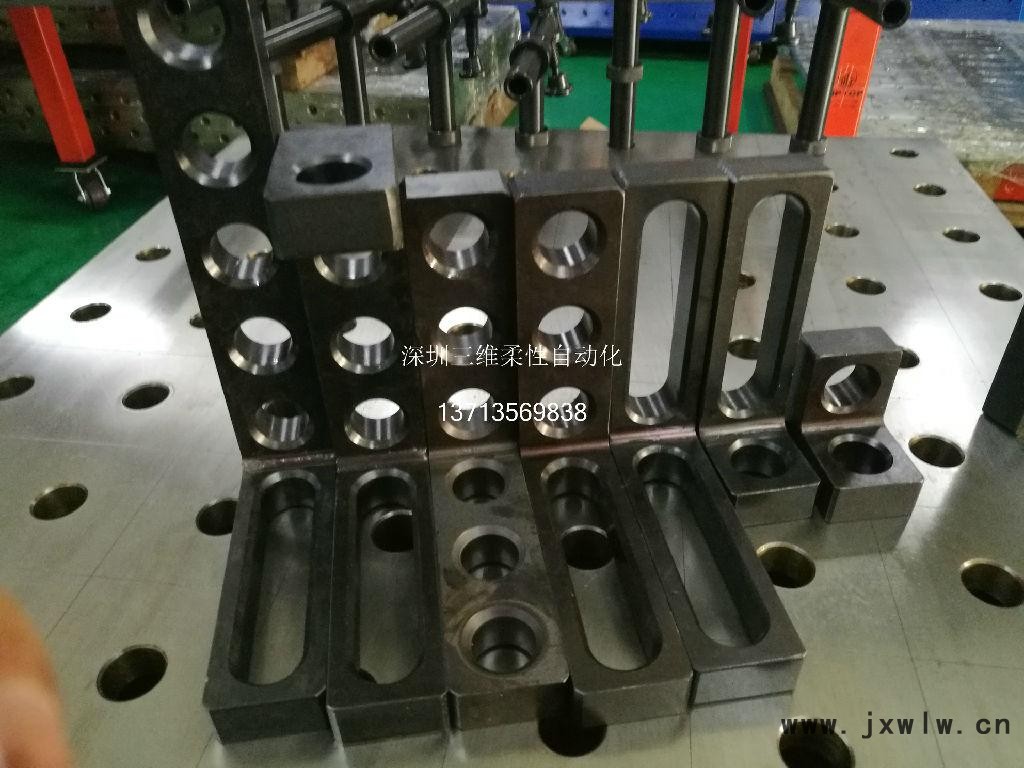

組合：因?yàn)樗懈郊际鞘孪阮A(yù)制好的，可根據產品的需求任意組合及調整。
柔性：因?yàn)橛猩鲜龉δ苷籽b備可根據產品的變化而變化，一套夾具**可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力(環保和低碳產品)。
焊接：本產品是專為焊接制品的制造而設計的通用夾具;用于焊接十分方便、靈活、**，與傳統的焊接方式先進許多。

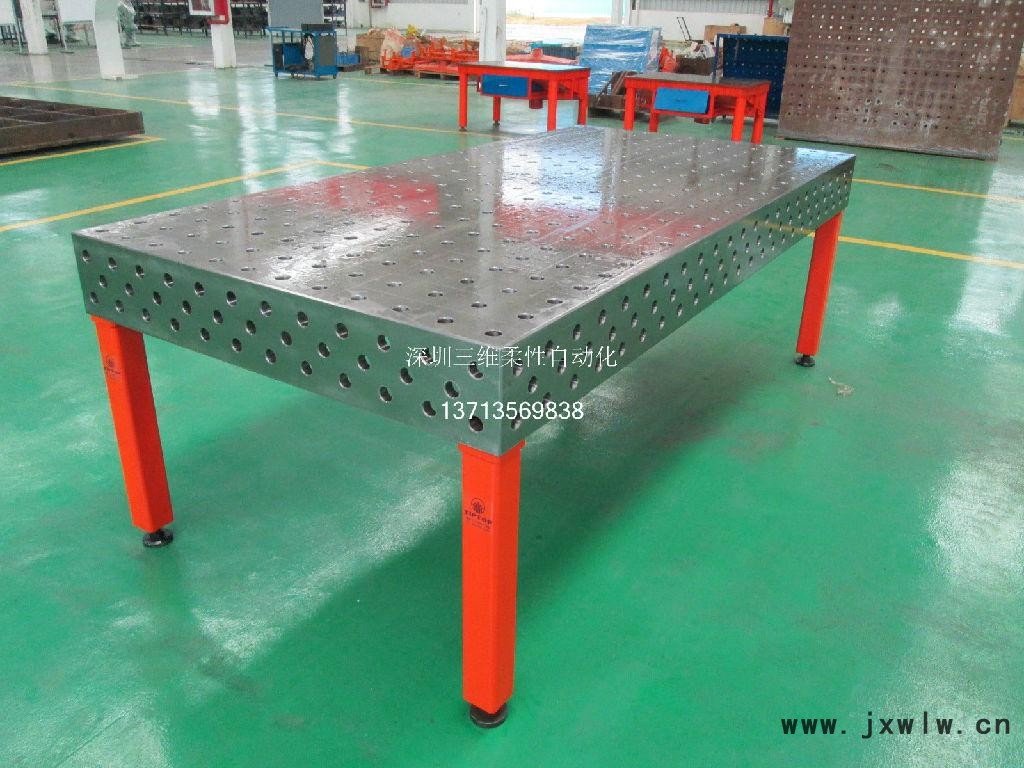

三維鋼件平臺尺寸： (材料q345 也可以稱16mn)
長x寬:
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三維鑄件平臺尺寸： (鑄鐵ht300)
2000x1000/2400x1200/3000x1500
所有三維平臺側面高度為200mm
二維平臺尺寸：
1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500
孔尺寸：
φ28系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm
φ16系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm，
工作臺立柱分三種形式：高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。
