| 工作范圍 | 上料、拾取、移載 |
|---|---|
| 關節數量 | XYZ |
| 功率 | 4KW |
| 電壓 | AC380V |
| 加工定制 | 是 |
| 品牌 | 奧普納 |
| 型號 | APN-LD-01 |
產品詳情
技術參數 設備 | 項目 | 參數 |
整機參數 | 實做載荷速度 (成形深度＜30mm的零件) | 二次元： 15PCS（次）/分鐘 |
三次元： 10PCS（次）/分鐘 | ||
電源 | 220V 50Hz 15KVA | |
控制電壓 | DC24V | |
氣壓 | 0.5～0.8MPa | |
氣體消耗量 | 1500L/分鐘 | |
報警系統 | 雙張、掉件、模內、同步啟動時機械臂防上模碰撞、其它報警，全部程序控制（寫到每個零件配方中） | |
上料機
| 控制回路 | 與機械手本機控制系統聯機控制 |
定位架數量 | 8個（8個帶磁性分張） | |
料片輸送方式 | 伺服電機 | |
上料機工位數 | 兩工位 | |
上料機最大承重 | 每工位1.5T | |
最高疊料高度 | 500mm | |
單料加工尺寸范圍 | min：180（長）*100（寬） max：1000（長）*450（寬）
|
雙料加工尺寸范圍 | min：150（長）*80（寬） max：400（長）*450（寬） |
材料切換方式 | 自動切換 |
材料分離裝置 | 8套磁力分張器 |
雙張檢測裝置 | 兩組、厚度和敏感度數字可調 |
對中方式 | 自由落體導正 |
最大步距補償 | 150mm |
最大翻轉角度 | 180° |
拾取產品重量 | ≤20KG(5序時每一個零件3kg)，不 含端拾器和其他組件 |
機械手最低拾件高度（單位：mm) | 以地面為基準：980~1020 沖床臺面離地650+模具400±20 |
移送步距 | 1～800mm任意可調 |
X軸（左右）行程 | 800mm |
X軸（左右）速度 | 1～1500mm/s |
Z軸（上下）行程 | 200mm |
Z軸（上下）速度 | 1～1500mm/s |
Y軸（前后）行程 | 1200mm |
Y軸（前后）速度 | 1～1500mm/s |
傳送精度 | ±0.15 |
拾取確認檢測 | 接近開關 |
安全閉鎖方式 | 光電開關 |
特征描述1.設備重量輕（特別是機械臂、伺服傳動主軸等）、強度高、結構緊湊、
標準化程度高，可維護性能好。
2.、意外情況報警
.拾取0張板料時，停機報警；
3、拾取2張或以上板料時，停機報警；
4.、搬運過程中掉件，停機報警；
5、零件放置不到位，停機報警；
6、異物進入危險區，停機報警；
7、保證自動化設備和沖床交互同步協調運行（即在不相互干涉的情況
下，不用等到?jīng)_床上滑塊到達上死點，機械臂就可以進入模內拾取
零件；不用等到機械臂到達停止原點，沖床上滑塊就可以下行。過
程中，沖床上滑塊連續運行，不用剎車停止）。
8、沖壓機械手生產線具備的安全與防護裝置要求
9、設備具有完善的防護體系和防護裝置（具備如缺料檢測、運行掉
料檢測，沖床故障檢測、沖壓安全光幕檢測、外部空氣壓力檢測、
工件吸著檢測和故障記錄等功能），外置防護欄甲方自行制作。
10、運動部件和油、氣、電線、電纜，感應等裸外元器件等進行單獨
防護裝置。
11、設備穩定運行時無異響。
12、設備配套電器設備均為廠家原裝正品，不得以假冒偽劣商品替代。
13、設備各端配有急停開關，安裝在便于操作的位置，顏色為紅色。
14、設備配備安全操作指導書，危險部位必須有文字和危險圖形標識,。
15、設備設施要滿足人機工程學的要求，降低作業者勞動強度。
16、整套設備有聲光報警裝置。
17、全部電、氣線路采用內置整齊布線或者外加保護套整齊布線。
圖紙
使用說明
本設備具有較高的自動化水平，特別適用于模具模序一致，工序間拾取非常方便，換模需移除機械手等工作環境，全程實現無人化生產，所有機械結構均經過電腦有限元分析，所有電氣零配件全部為國際國內知名品牌，質量安全可靠，運行速度快，啟動停止平穩，生產效率高，企業投入后不但省去人工成本，而且能避免安全風險，更能提高產能，有效利用沖壓機及相關資源，使公司利益得到更大提高。
包裝清單
1 | 產品使用（操作）與安全說明書 | 貨到客戶日 | 1套 | 電子檔&紙質檔 |
2 | 保養和維修說明書 | 貨到客戶日 | 1套 | 電子檔&紙質檔 |
3 | 設備備件及易損件清單 | 貨到客戶日 | 1套 | 電子檔&紙質檔 |
4 | 外部接線圖及電氣原理圖 | 貨到客戶日 | 1套 | 電子檔 |
5 | 拾取機械臂結構圖紙（含快換部分結構） | 貨到客戶日 | 1套 | 電子檔 |
6 | 源程序文檔,編程軟件安裝甲方電腦 | 貨到客戶日 | 1套 |
|
7 | 設備的3D和2D總體布局圖(可只給外形圖） | 貨到客戶日 | 1套 | 電子檔 |
用途/應用領域用于汽車配件沖壓、電機外殼沖壓、空調外殼沖壓、電視機背板沖壓、等等

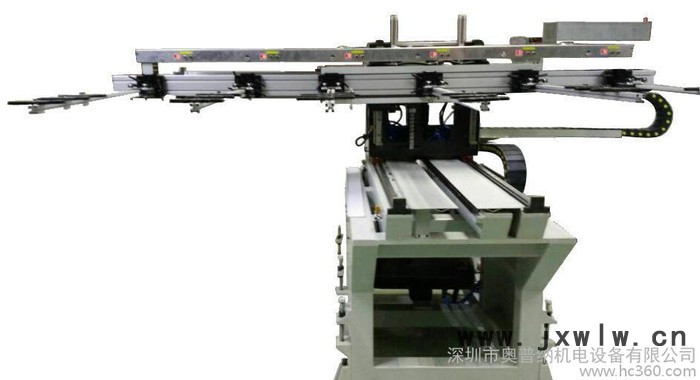

產品圖片
品牌介紹
深圳市奧普納機電設備有限公司，是一家集研發、制造、銷售、服務為一體的沖壓自動化系統集成制造商。公司從創立初期至今已有10余年，一直致力于沖壓行業移送設備的研發，以期望達到提高沖壓生產效率、降低勞動強度和避免工傷發生等目標，為此已研發了多型號移送設備，現已在國內外企業中投入使用，并通過嚴格驗證，被定義為標準通用性設備，從而降低企業采購風險。 公司經過多年發展，規模也在不斷擴大，裝配車間達到1000多平方米，現有技術類員工30余名，車間配有車床、銑床、磨床、CNC加工中心等機加工設備；擁有專業的開發設計團隊，擁有多項研發專利，使設備在技術性能方面具有長期的領先性。
“服務，創新，專業”是我們的公司文化；公司有著完善的品質保障制度，品質是我們的生命、服務是我們的風帆、創新是我們的導航、專業是我們的舵手。高品質的產品，滿意的價格，最快的交貨周期，始終保持24小時的售后服務是我們一直堅持的工作方針
我們正以不懈努力秉著專業、敬業、創新的企業精神，竭誠為廣大客戶服務。
