| 加工定制 | 是 |
|---|---|
| 循環方式 | 輔助循環鍋爐 |
| 安裝方式 | 快裝鍋爐 |
| 燃料耗量 | 30 |
| 適用范圍 | 工業 |
| 燃燒方式 | 室燃爐 |
| 出口壓力 | 低壓 |
| 結構形式 | 臥式 |
| 適用燃料 | 多種燃料 |
| 鍋爐用途 | 工業鍋爐 |
| 規格 | WNS0.3-1.0-YQ,WNS0.5-1.0-YQ,WNS0.7-1.0-YQ,WNS1-1.25-YQ,WNS2-1.25-YQ,WNS3-1.25-YQ,WNS4-1.25-YQ,WNS6-1.25-YQ,WNS8-1.25-YQ,WNS10-1.25-YQ |
| 品牌 | 熱豐 |
| 型號 | WNS |

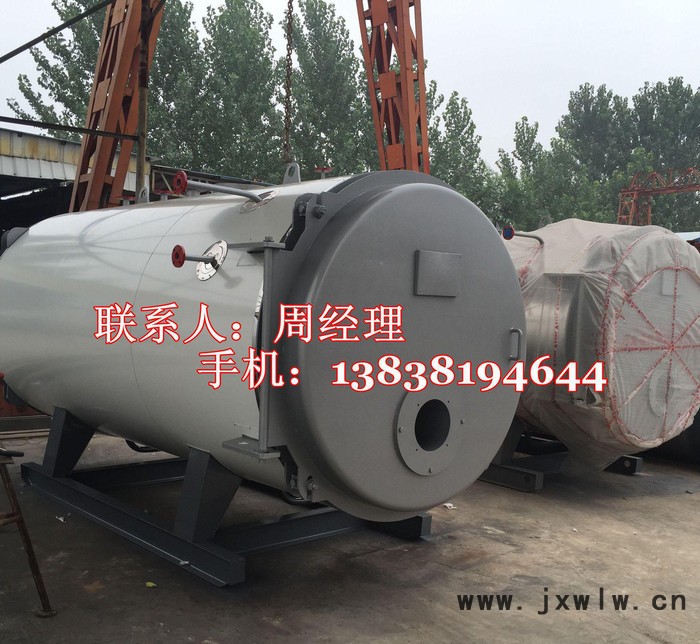

WNS型燃?xì)忮仩t為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構，高溫?zé)煔庖来螞_刷第二及第三回程煙管，然后由后煙室經煙囪排入大氣。鍋爐裝有活動的前后煙箱蓋，使鍋爐檢修方便。鍋爐配置技術性能良好燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等先進技術，并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。
主要特點：
1、 整體結構合理、緊湊、屬鍋爐島型，符合 快裝出廠條件 。本產品出廠時由三大部分組成；鍋爐主機、煙囪及管路系統，其中主機和煙囪部分已在廠內制造完畢，主機所配套的管路閥門、儀表已隨機裝妥，運至現場將主機和煙囪組裝即可?，F(xiàn)場接通氣源、電源、水管路即可試車。大大縮短了安裝周期，且可保證產品質量。
2 設計性能先進。
該鍋爐主機屬整體結構，燃燒器裝配在前煙箱蓋上，本體主要布置受熱面和燃燒室部分。具有結構合理、緊湊，鋼材耗量低，爐膽采用偏置波形爐膽， 保溫層選用新型輕質隔熱保溫材料，外包裝采用彩色薄板，外形包裝為長方體，使鍋爐性能、重量、結構尺寸、外觀造型與國內同容量產品相比具有明顯的先進性和美觀感。
該鍋爐給水設備配置在鍋爐右側的鍋爐底座上使之與主機為一體，不須另做基礎。
3、水循環簡單，受壓部件結構合理，在保證水質的情下，可以安全運行。
【W(wǎng)NS燃油燃?xì)庹羝盗?.5-3噸鍋爐技術參數】
型號 | WNS0.5-0.4(0.8) | WNS0.75-0.4(0.8) | WNS1-0.8(1.0) | WNS1.5-1.0 | WNS2-1.0 | WNS3-1.25 | |
項目 | 參數 | ||||||
額定熱功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | |
額定工作壓力（MPa） | 0.4（0.8） | 0.4（0.8） | 0.8（1.0） | 1.0 | 1.0 | 1.25 | |
出/回水溫度（℃） | 152（175） | 175（184） | 184 | 184 | 194 | ||
設計效率（%） | 85%-92% | ||||||
水容積（m3） | 1.2 | 1.56 | 2.10 | 2.7 | 2.7 | 5.9 | |
滿水重量 | 4.48（5） | 5.76（6.2） | 6.48（7.1） | 8（8.4） | 8（8.4） | 16（16.8） | |
耗電功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | |
電源（V） | 380 | ||||||
適用燃料 | 輕油、天然氣、重油、城市煤氣、石油液化氣 | ||||||
計算耗量： | 34 | 51 | 65 | 102 | 136 | 204 | |
長×寬×高 | 2650×1600 | 2650×1600 | 3650×1800 | 5200×2300 | 5200×2300 | 5570×3200 | |
【W(wǎng)NS燃油燃?xì)庹羝盗?-20噸鍋爐技術參數】
型號 | WNS4-1.25 | WNS5 -1.25 | WNS6-1.25 | WNS8 -1.25 | WNS10 -1.25 | WNS15 -1.25 | WNS20 -1.25 | |
項目 | 參數 | |||||||
額定熱功率(MW) | 4 | 5 | 6 | 8 | 10 | 15 | 20 | |
額定工作壓力（MPa） | 1.25(1.6) | |||||||
出水/回水溫度（℃） | 194(204) | |||||||
鍋爐設計效率（%） | 85%-92% | |||||||
水容積（m3） | 7.14 | 10 | 10.2 | 13.9 | 16.7 | 30 | 30 | |
滿水重量 | 22(23.5) | 24.7(26) | 25.5(26.5) | 32.5(34.5) | 38(42) | 74(78) | 78(82) | |
耗電功率(KW) | 22.2 | 34.4 | 34.4 | 36 | 36 | 72 | 72 | |
電源（V） | 380 | |||||||
適用燃料 | 輕油、天然氣、重油、城市煤氣、石油液化氣 | |||||||
計算耗量： | 272 | 241 | 382 | 482 | 603 | 904 | 1206 | |
長×寬×高（mm | | |||||||
