| 制作工藝 | 其它 |
|---|---|
| 輸出信號 | 其它 |
| 品牌 | 三豐sunefull |
| 型號 | GBC-Q |

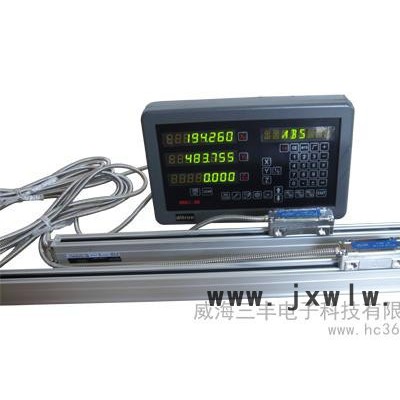

光柵尺的工作原理 光柵尺是通過莫爾條紋原理，通過光電轉換，以數字方式表示線性位移量的高精度位移傳感器. GBC系列光柵尺是由讀數頭、主尺和接口組成。玻璃光柵上均勻地刻有透光和小透光的線條，柵線為50線對/mm，其光柵柵距為0.02mm，采用四細分后便可得到分辯率為5μm的計數脈沖。一般情況卜，線條數按所測精度刻制，為了判別出運動方向，線條被刻成相位上相差90°的兩路。當讀數頭運動時，接口電路的光電接收器分別產生A相和B相兩路相位相差90°的脈沖波.輸出信號再經過數顯系統細分處理,分辨率是光柵周期除以信號細分?jǐn)?shù),經過電子信號細分處理分辨率可為5um或1um
光柵尺的適用領域: 加工用的設備：車床、銑床、鏜床、磨床、鉆床、電火花機、線切割等 測量用的儀器：投影機、影像測量?jī)x、工具顯微鏡等 也可對數控機床上刀具運動的誤差起補償作用 配接PLC,用于各類自動化機構的位移測量.
光柵尺的改造優勢:
1、機床改造總投資極少,與舊機床的殘值相適應;
2、具有附機功能,能隨時裝卸,與其它機床通用
3、無其它裝置的裝調手續,便于維修;
4、操作工人易掌握,不經培訓亦可使用.它主要用于改造各類車床、磨床、鏜床，尤其是改造外圓磨和圓心磨，其成效更為顯著。
5、進行大型機床數顯改造后，可以降低了工人的勞動強度，節省了勞動力，提高工作效率，減少?gòu)U品率，機械性能穩定可靠。
6、用途廣泛：它不僅能用于銑床、鉆床、鏜床和車削加工的常規任務，還能為許多機床、測量設備和測試設備以及專用機床提供理想的解決方案，事實上它適用于所有手動機床。
我公司可以根據用戶的實際需要定制不同長度的光柵尺，歡迎致電咨詢
