| X行程 | 2100 |
|---|---|
| 測量速度 | 8秒 |
| 放大倍數 | 130W |
| 機臺重量 | 50 |
| 解析力標準 | 20 |
| 精度 | 1MM |
| 臺面大小 | 1000× 1200 mm |
| 臺面荷重 | 20 |
| 外形尺寸 | 高 2100× 長 1000× 寬 1200 mm |
| 位移驅動 | 2500MM |
| 線性精度 | 0.05 |
| 顏色 | 白色 |
| 重現性 | 1 |
| 品牌 | 精迪 |
| 型號 | JD-BodyScanner |
產品參數
型號 | BODY 3D Scanner-精迪人體激光三維掃描儀 |
工作系統 | BODY 3D Scanner V5.0 |
掃描方式 | 激光線掃描 |
相機 | 四個132萬CCD相機 |
鏡頭 | 1024X1280象素進口工業鏡頭 |
電機 | 進口400W伺服驅動電機 |
運動導軌 | 臺灣輕預載上銀高精密導軌 |
控制器 | 雷賽智能控制卡 |
絲桿 | 雙絲桿 研磨級進口絲桿（1605） |
工作范圍 | 高2000mm × 直徑 500MM （可訂制） |
掃描精度 | 0.02MM |
掃描速度 | 8秒 |
外型尺寸 | 3600 × 3600 × 2000 mm |
整機重量 | 100 kg |
軟件接口 | ASC, STL, VRML, 等 |
操作系統 | Windows2000/XP/Vista/win7/32/64 |
電腦配置 | i3處理器 1G內存 顯立顯卡 電腦配備PCI插槽 |
設備功能
用途：可掃 描人體 、等相關的物品 。
對人體安全 屬于多目全自動激光三維掃描。
每次采集時間小于10秒；
全 自動掃描拼接，無需貼標記點及噴顯像劑 ，黑色或柔軟物體等也可掃描 ;
點云數據整體精度在0.05以下,細節紋路清晰,
具備完整的軟件界面系統,包括三維掃描/點云單一顏色顯示/著色顯示/真實紋理顯示,放大縮小顯示, 點云 刪除等.
點云格式為ASC,,IGS自動建立成STL三角面,
三維人體掃描技術可以9秒鐘獲得人體上所有數據，根據參數制造出最合適講究的衣服，應用到量體裁衣，個性化服裝定制，人體數據庫建立，三維試衣等不同的領域，結合CAD CAM系統實現在人體測量，服裝設計，制版.生產的一體化。另外產品可以應用醫學行業，可以快速完成患者身體部位的相關準確的參數，通過對原始數據的計算，醫生和患者可以些原始數據上進行設計多種手術方案，也可以用原始數據與設計數據進行比對，使手術達到預見想要達到的術后效果.。 除了以上行業應用外， 產品能應用在多個領域如：電 腦動畫和特效，游戲業，醫學成像和人體研究，人體測量、輔助性檢測，三維逆向工程，人體數據庫建立等等。
設備優勢：
機器屬于真正的全自主研發 , 所有程序代碼都有研發團隊進行編寫，可完全滿足客戶的制定要求 ，并取得國家產品實用型專利 / 國家發明專利 / 軟件著作權等 。
機身零件采用整體模具鑄鋁技術，強度高不易變形，配備多個進口 CCD和工業級鏡頭，機器穩定性更高。
驅動部分采用進口伺服電機，臺灣上銀導軌，研磨級絲桿，高端工業級智能控制卡精度更高。
軟件 采用國際最先進 的線激 光技術 ，一健式操作 ，速度更快, 不需貼標志點，產品表面免噴涂， 抗干擾能力超強。
機器出廠前由廠家進行多相機精度校正，無需客戶再自行標定，軟件能做到的功能堅決不讓客戶動手。
強大的全自主軟件系統，不需第三方軟件進行處理,一機多用 ， 系統配備強大 點云刪除，平滑，均勻化，自動產生 STL三角面等 后處理功能，可以快速、自動化完成多幅點云的處理 。
支持 ASC, IGES, OBJ, STL, VRML, DXF等數據格式, 可以 市面上多種 CAD，CAM 等多種設計軟件 對 接,長期升級和技術支持,以保證系統的長期升級更新和技術支持。
產品描述：

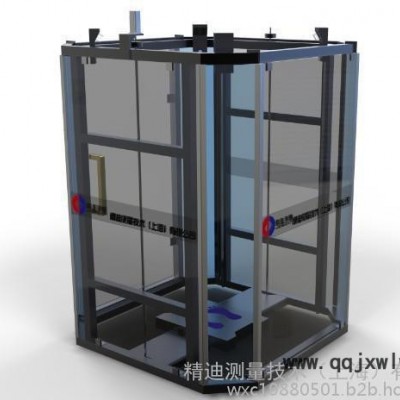

JD-BodyScanner 三維人體掃描儀是為精確獲得人體三維數據而設計。通過基于激光光學三角測量原理，快速、精確、無接觸地完成大于 100 項人體關鍵尺寸自動測量，自動根據測量方案輸出人體測量數據。為建立人體尺寸標準、生理解剖、人機工效學、專業人群選材 ( 運動員、特種部隊、藝術專業 ) 、服裝設計等科研單位的人體數據采集和自動處理提供了全面解決方案。
產品特點：
1 、激光三角測量原理，測量精度高達到 0.05MM
2 、低功率激光技術安全可靠
3 、測量環境不需要完全密閉
4 ’、全自動人體參數提取
4 、基礎數據測量標準，符合國際 ISO7250
