| 類型 | 外圓磨床 |
|---|---|
| 重量 | 1（kg） |
| 主電機功率 | 15（kw） |
| 外形尺寸 | 1（mm） |
| 加工精度 | 精密 |
| 砂輪轉速 | 1（rpm） |
| 最大磨削尺寸 | 1000*320（mm） |
| 控制形式 | 數控 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 作用對象 | 五金 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 質保一年 |
| 品牌 | 興磁 |
| 型號 | M73100 |

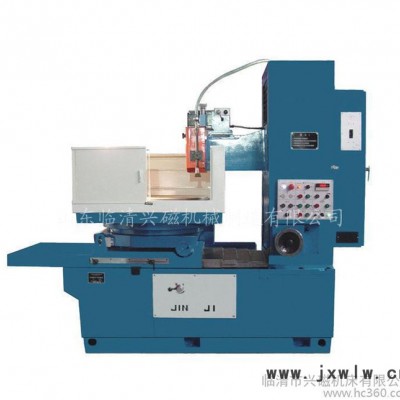

M73系列臥軸圓臺平面磨床是我公司吸收國內外先進磨床結構與制造技術開發出的新型系列臥軸圓臺平面磨床。圓臺ф400-ф1250總體布局型式采用工作臺在移動拖板上旋轉運動，拖板在床身導軌上做縱向往復移動，磨頭沿立柱垂直移動進給布局型式。工作臺面可調達到±3o，磨削中凹或中凸，實現有內外錐面要求的工件磨削。本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造精密零件的加工，可廣泛應用于工具廠、軸承廠、空氣壓縮機廠和一般機械制造廠等進行精密零件的磨削加工。
M7340型技術參數
工作臺直徑：400mm 磨削工件**大尺寸：（直徑X高）400x180mm 工作臺拖板縱向往復行程：245mm
工作臺拖板縱向往復速度：（無級變速）0.1-2m/min 工作臺旋轉速度：（無級變速）60-120r/min
工作臺**大傾斜角度：±3° 磨頭主軸轉速：1450r/min 磨頭垂直移動**大行程：170mm
磨頭快速升降速度250mm/min 手動每轉磨頭垂直進給量：0.5mm 磨頭垂直進給**小進給量：0.0025mm 磨頭垂直自動進給量：（液壓6級）0.0025-0.02mm
砂輪尺寸（外徑x寬x內徑）300x40x75mm 磨頭電機功率：5.5kw 總?cè)萘浚?.75kw
外形尺寸3030x1900x2800mm 機床凈重：2600kg

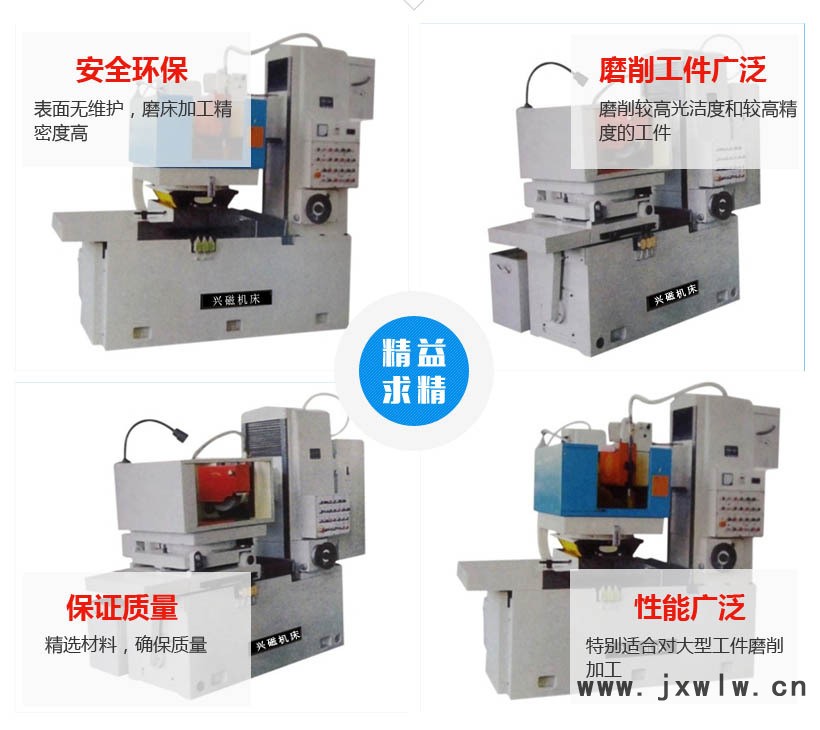

1、性能優勢：本產品適用于磨削環形零件、閥片、鋸片、銑刀等工具制造和機械制造精密零件的加工，可廣泛應用于工具廠、軸承廠、空氣壓縮機廠和一般機械制造廠等進行精密零件的磨削加工。
2、精度優勢：帶自動機械進給機構及手輪快速安全脫開機構；立柱、磨頭導軌采用鑲鋼導軌及滾動導軌塊。主要精度：表面粗糙度達0.8u以上。磨頭主軸轉速：1450r/min。磨頭垂直移動**大行程：170mm。磨頭快速升降速度250mm/min。
3、適用優勢：適用于冶金、鋸片、汽車、拖拉車、工具，軸承等行業對大型零件的磨削加工。
請嚴格按照說明書進行操作。
【特別說明】
1、因各家產品定制規格不同，產品大小形狀各有差異，產品以實物為準。
2、因型號規格不同，市場經常波動，實際價格以當時合同為準。
【溫馨提示】
我公司磨床系列眾多，針對性不同，請您參考選型指南對照選型。首先確定使用工件及使用功能，選擇不同類別的產品。
