| 售后服務 | 整機保修兩年 電器保修一年 |
|---|---|
| 是否提供加工定制 | 是 |
| 產品類型 | 全新 |
| 工作臺尺寸 | 1370*320（mm） |
| 控制形式 | 機械控制 |
| 類型 | 升降臺銑床 |
| 適用范圍 | 通用 |
| 重量 | 1850（kg） |
| 主電機功率 | 2.2/1.5（kw） |
| 主軸轉速范圍 | 115-1750/38-1370（rpm） |
| 是否庫存 | 是 |
| 作用對象 | 齒輪 |
| 適用行業 | 通用 |
| 布局形式 | 立臥兩用 |
| 作用對象材質 | 金屬 |
| 品牌 | 祥泰數控 |
| 型號 | X6332升降臺銑床 |
| 主軸錐孔錐度 | 4 |
| T型槽數目 | 3 |

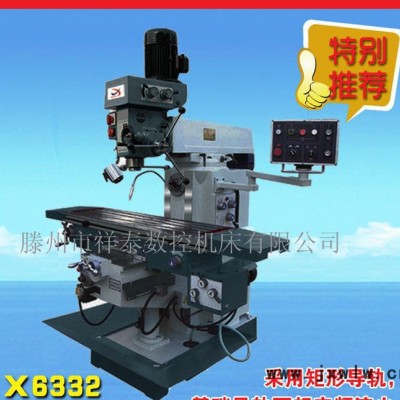

X6332升降臺銑床
一、機床用途
X6332鉆銑床是一種通用金屬切削機床。
本機床具有立、臥銑兩種功能，可銑削中、小型零件的平面、斜面、溝槽、還可進行鉆孔等多種切削功能。
二、機床結構及特點
1、 結構：本機床有主傳動、升降臺、工作臺、掛架、進給箱、冷卻、滑潤及電氣等部分組成。主傳動有主軸箱（立軸）和臥軸兩部分，主軸箱有三個T型螺釘及連扳與滑枕聯接，主軸箱上面安裝有變速箱，采用齒輪變速；臥軸傳動齒輪安裝在立柱內腔，通過三個變速手柄調節主軸變速；升降臺與立柱由燕尾導軌配合，沿立柱導軌垂直升降；升降臺與滑座由矩形導軌配合，工作臺與滑座由燕尾導軌配合，通過絲杠副帶動工作臺縱、橫向移動；掛架懸掛在滑枕的一端，與滑枕通過燕尾導軌配合；進給箱配掛在滑座右側，通過輸出軸齒輪和滑動齒輪將動力分別傳給縱、橫向絲杠；冷卻液存放在底座內腔中；潤滑有油浸式飛濺潤滑、潤滑脂潤滑；移動部位采用手拉油泵或油杯定點潤滑；電氣箱配掛在立柱左側，電氣控制操作由懸臂支架支撐在機床右前方，操作方便。
2、特點：本機床工作臺可縱、橫向手動進給和垂直升降，同時縱、橫向又可實現機動快進、自動進給和垂向自動升降。主軸（立軸）裝有主軸微動機構，主軸箱可在垂直平面內回轉±45°，在水平面內回轉360°；同時主軸箱又可通過滑枕實現前、后移動。主傳動和進給傳動均采用齒輪變速結構，具有變速方便、可靠、調速范圍廣等優點。
三、 機床主要技術參數
主要技術參數 | X6332 |
主軸孔錐度 | 7:24 ISO50（臥）莫式4#（立） |
主軸端面至工作臺距離 | 150-550(v) |
主軸中心線至床身垂直導軌面距離 | 150-550(v) |
主軸轉速范圍(r.p.m) | 38-1370臥/115-1750立 |
主軸行程 | 120 |
主軸回轉角度 | 360° |
工作臺面尺寸 | 1370×320 |
工作臺行程(縱向/橫向/垂向)(mm) | 1000/350/450 |
工作臺縱/橫向機動進給速度(mm/min) | (8級)15-370(快進540) |
工作臺垂向機動升降速度(mm/min) | 590 |
工作臺T型槽(槽數/槽寬/間距)(mm) | 3/18/80 |
主傳動電機功率 | 1.5/2.2(立)2.2(臥) |
機床外形尺寸 | 2220×1690×2260 |
凈重/毛重 | 1850/1950 |
