| 品牌 | 宇脈 |
|---|---|
| 型號 | YM-CJQ-007 |
高性能IO模塊、RTU采集模塊。 型號：YM-CJQ-007
16路AI輸入（標準配置0～20mA，特殊訂制0～5V/0～10V），12位A/D，可以接各種變送器輸出
標準配置為1路RS485
支持MODBUS RTU協議
貼片工藝，較高的EMC性能
卡式導軌或螺絲固定
供電電源：標準配置DC24V隔離電源，特殊訂制（DC5V/DC12V/AC220V）
工作環境 工作溫度：-20℃～70℃ 濕度：5%～95%RH無凝露，IP20防護
安 裝 和 接 線 說 明 安 裝 和 接 線 說 明
一
Y M- C J Q- 0 0 7安 裝 方 法 ， 如 果 有I E C標 準 導 軌 ， 直 接
卡 裝 在 導 軌 上 即 可 。 如 果 沒 有 導 軌 ， 需 要 用 四 個 螺
絲 把Y M- C J Q- 0 0 7安 裝 在 機 柜 上 。
8位 撥 碼 開 關 ， 其 中 低6位 是 本 模 塊 的 地 址(也 ** 是
M O D B U S規 約 中 的 設 備 地 址) ,
撥 碼 開 關 標 有 數 字 位" 1 "的 為 ** 低 位,標 有 數 字
位" 6 "的 為 ** 位,全 部 撥 到o f f的 地 址 為" 0 " .
單 元 地 址 按 照 二 進 制 表 示.
比 如
( 1 ) :
高 位 低 位
6 o f f 5 o f f 4 o f f 3 o f f 2 o n 1 o f f
0 0 0 0 1 0
對 應 的 單 元 地 址 為0 2
( 2 )高 位 低 位
6 o f f 5 o f f 4 o n 3 o f f 2 o n 1 o f f
0 0 1 0 1 0
對 應 的 單 元 地 址 為1 0
撥 碼 開 關 的 高2位 是 波 特 率 設 置 ， 從 低 到 高 分 別
對 應2 4 0 0 4 8 0 0 9 6 0 0 1 9 2 0 0
比 如
( 1 ) :
8 o f f 7 o f f
0 0
對 應 的 波 特 率2 4 0 0
( 2 ) :
8 o n 7 o f f
1 0
對 應 的 波 特 率9 6 0 0
端 子 定 義 如 下:
L / + 2 2 0 V A C電 源 輸 入 或+ 5 / 1 2 / 2 4 / 4 8 V
D c電 源 輸 入 正
N / _ 2 2 0 V A C電 源 輸 入 或+ 5 / 1 2 / 2 4 / 4 8 V
D c電 源 輸 入 負
P G N D 保 護 地
0 1 ** 路 模 擬 量 輸 入
0 2 第 二 路 模 擬 量 輸 入
0 3 第 三 路 模 擬 量 輸 入
0 4 第 四 路 模 擬 量 輸 入
0 5 第 五 路 模 擬 量 輸 入
0 6 第 六 路 模 擬 量 輸 入
0 7 第 七 路 模 擬 量 輸 入
0 8 第 八 路 模 擬 量 輸 入
0 9 模 擬 量 輸 入 公 共 端
1 0 空
11 第 九 路 模 擬 量 輸 入
1 2 第 十 路 模 擬 量 輸 入
1 3 第 十 一 路 模 擬 量 輸 入
1 4 第 十 二 路 模 擬 量 輸 入
1 5 第 十 三 路 模 擬 量 輸 入
1 6 第 十 四 路 模 擬 量 輸 入
1 7 第 十 五 路 模 擬 量 輸 入
1 8 第 十 六 路 模 擬 量 輸 入
1 9 模 擬 量 輸 出 公 共 端
2 0 空
2 1 空
2 2 空
2 3 空
2 4 空
2 5 空
2 6 空

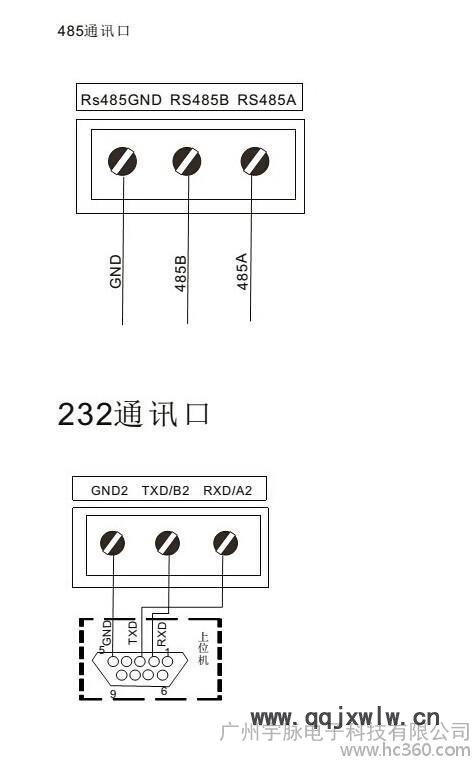

R X D / A R S 2 3 2的 接 收/ 4 8 5 A線
T X D / B R S 2 3 2的 發 送/ 4 8 5 B線
G N D R S 2 3 2 / 4 8 5的 公 共 端
4頁 圖 中 指 示 燈 從 左 到 右 依 次 代
表 ： 電 源 燈 、 運 行 燈 、 通 訊 燈
Y M - C J Q - 0 0 1內 部 寄 存 器 定 義 Y M - C J Q - 0 0 1內 部 寄 存 器 定 義
二
輸 入 寄 存 器 定 義 ， 功 能 碼0 4
序 號 地 址 數 據 描 述
01 3 0 0 0 1 **路 模 擬 量 輸 入
02 3 0 0 0 2 第2路 模 擬 量 輸 入
03 3 0 0 0 3 第3路 模 擬 量 輸 入
04 3 0 0 0 4 第4路 模 擬 量 輸 入
05 3 0 0 0 5 第5路 模 擬 量 輸 入
06 3 0 0 0 6 第6路 模 擬 量 輸 入
07 3 0 0 0 7 第7路 模 擬 量 輸 入
08 3 0 0 0 8 第8路 模 擬 量 輸 入
09 3 0 0 0 9 第9路 模 擬 量 輸 入
1 0 3 0 0 1 0 ** 0路 模 擬 量 輸 入
11 3 0 0 11 **1路 模 擬 量 輸 入
1 2 3 0 0 1 2 ** 2路 模 擬 量 輸 入
1 3 3 0 0 1 3 ** 3路 模 擬 量 輸 入
1 4 3 0 0 1 4 ** 4路 模 擬 量 輸 入
1 5 3 0 0 1 5 ** 5路 模 擬 量 輸 入
1 6 3 0 0 1 6 ** 6路 模 擬 量 輸 入
溫馨提示：現在產品在升級中，外觀有一點點變動，但是使用說明和功能沒有改變。為了保證您產品的正常使用時間，一定提前電話溝通訂貨。
1年內免費維修，返廠維修時，一定注意包裝問題，謹防快遞在運輸過程中摔掉元器件。
QQ:417097074 電話：13711114060高工
