| 結構類型 | 電源內藏型 |
|---|---|
| 檢測方式 | 對射式 |
| 電源電壓 | DC 0V~30V（V） |
| 輸出方式 | NPN或PNP（常規）/繼電器常開/繼電器常閉 （可根據需求選擇） |
| 使用環境溫度 | -10°-55°（℃） |
| 產品認證 | ce |
| 用途 | 工業安全防護，保護手 |
| 加工定制 | 是 |
| 品牌 | 意普 |
| 型號 | ELG |

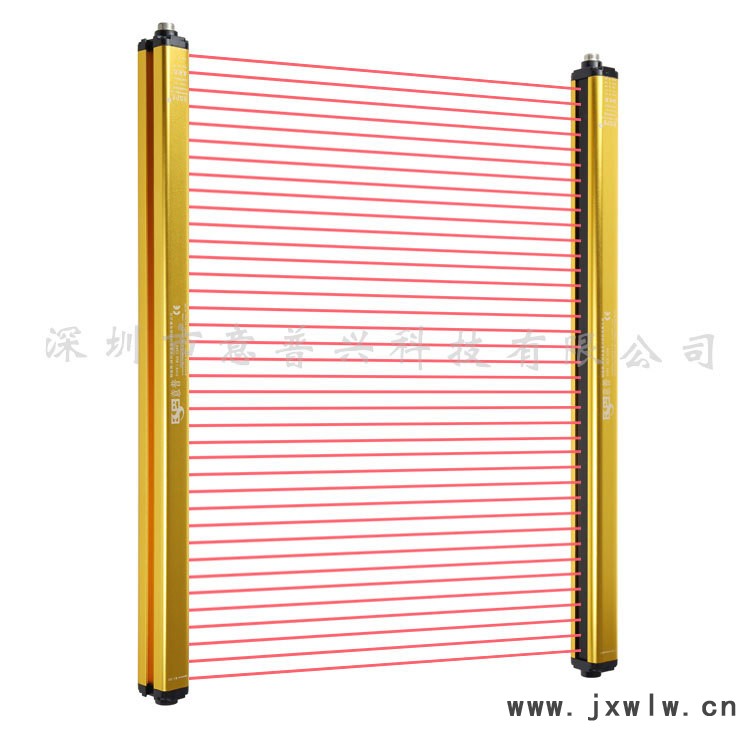

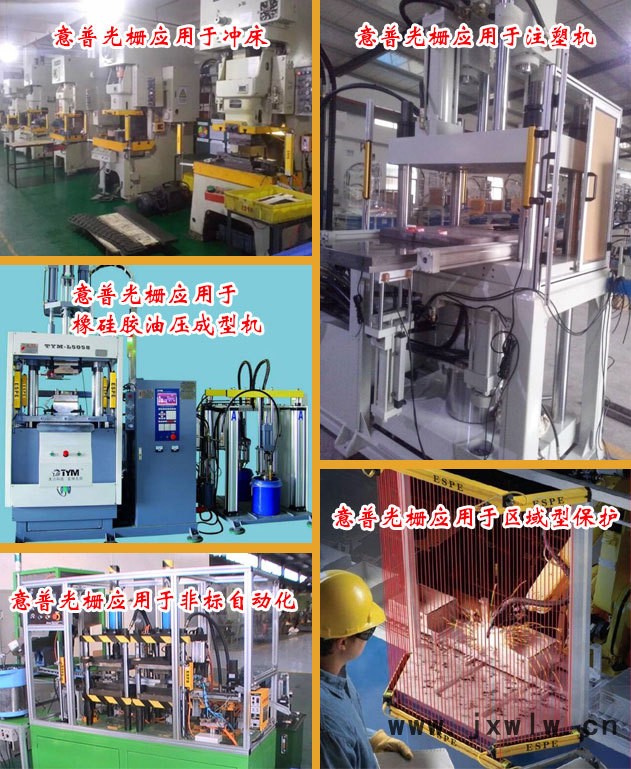

ELG系列安全光柵外形小巧，精度高，具有很強的信號發射和接受能力。其控制原理是發光器發射光信號直接由受光器接受，形成保護光幕，受光器監控光幕的通斷狀態，并將光幕的通斷信號通過內部電路處理，直接輸出低電平（通光時）或高電平（擋光時），通過傳輸線接到PLC或報警器報警電路。實現設備停止或發出安全報警。
1.外形小巧，尺寸僅35*27.5mm
2.安裝方式靈活、簡便。
3.光點循環自檢，提升設備安全性。
4.光柵自帶晶體管輸出（PNP/NPN),
5.進口老化設備保護產品的質量安全穩定。
6.具有防水功能。
注：
1.客戶可根據需求選擇支架，該系列產品支架標配為L1；
2.標準配置信號電纜線2m, 3m各一條；
3.可根據客戶需求選配(包括線加長、更換安裝方式等）；
4.電源電壓24V/380V可定制。
ELG系列選型規格說明
ELG系列選型表
光軸間距（5mm) |
| 光軸間距（10mm) | ||||||
光束數量 | 保護高度 | 外殼高度 | 規格型號 | 光束數量 | 保護高度 | 外殼高度 | 規格型號 | |
16 | 75 | 152.5 | ELG1605 | 8 | 70 | 140 | ELG0810 | |
24 | 115 | 192.5 | ELG2405 | 12 | 110 | 180 | ELG1210 | |
32 | 155 | 232.5 | ELG3205 | 16 | 150 | 220 | ELG1610 | |
40 | 195 | 272.5 | ELG4005 | 20 | 190 | 260 | ELG2010 | |
48 | 235 | 312.5 | ELG4805 | 24 | 230 | 300 | ELG2410 | |
56 | 275 | 352.5 | ELG5605 | 28 | 270 | 340 | ELG2810 | |
64 | 315 | 392.5 | ELG6405 | 32 | 310 | 380 | ELG3210 | |
72 | 355 | 432.5 | ELG7205 | 36 | 350 | 420 | ELG3610 | |
80 | 395 | 472.5 | ELG8005 | 40 | 390 | 460 | ELG4010 | |
88 | 435 | 512.5 | ELG8805 | 44 | 430 | 500 | ELG4410 | |
96 | 475 | 552.5 | ELG9605 | 48 | 470 | 540 | ELG4810 | |
104 | 515 | 592.5 | ELG10405 | 52 | 510 | 580 | ELG5210 | |
112 | 555 | 632.5 | ELG11205 | 56 | 550 | 620 | ELG5610 | |
120 | 595 | 672.5 | ELG12005 | 60 | 590 | 660 | ELG6010 | |
128 | 635 | 712.5 | ELG12805 | 64 | 630 | 700 | ELG6410 | |
|
|
|
|
|
|
|
| |
光軸間距（20mm) |
| 光軸間距（40mm) | ||||||
光束數量 | 保護高度 | 外殼高度 | 規格型號 | 光束數量 | 保護高度 | 外殼高度 | 規格型號 | |
4 | 60 | 140 | ELG0420 | 4 | 120 | 200 | ELG0440 | |
6 | 100 | 180 | ELG0620 | 6 | 200 | 280 | ELG0640 | |
8 | 140 | 220 | ELG0820 | 8 | 280 | 360 | ELG0840 | |
10 | 180 | 260 | ELG1020 | 10 | 360 | 440 | ELG1040 | |
12 | 220 | 300 | ELG1220 | 12 | 440 | 520 | ELG1240 | |
14 | 260 | 340 | ELG1420 | 14 | 520 | 600 | ELG1440 | |
16 | 300 | 380 | ELG1620 | 16 | 600 | 680 | ELG1640 | |
18 | 340 | 420 | ELG1820 | 18 | 680 | 760 | ELG1840 | |
20 | 380 | 460 | ELG2020 | 20 | 760 | 840 | ELG2040 | |
22 | 420 | 500 | ELG2220 | 22 | 840 | 920 | ELG2240 | |
24 | 460 | 540 | ELG2420 | 24 | 920 | 1000 | ELG2440 | |
26 | 500 | 580 | ELG2620 | 26 | 1000 | 1080 | ELG2640 | |
28 | 540 | 620 | ELG2820 | 28 | 1080 | 1160 | ELG2840 | |
30 | 580 | 660 | ELG3020 | 30 | 1160 | 1240 | ELG3040 | |
32 | 620 | 700 | ELG3220 | 32 | 1240 | 1320 | ELG3240 | |
|
|
|
|
|
|
|
| |
A1尺寸為14mm;A2尺寸為20mm
當D尺寸為5mm時：B1尺寸為2.5mm;B2尺寸為40mm.
當D尺寸為10mm時：B1尺寸為5mm;B2尺寸為30mm.
當D尺寸為20mm/40mm時：B1尺寸為10mm;B2尺寸為35mm.
L為光柵總高度： L=上下端蓋高度+上下盲點+保護高度
H為光柵的保護高度：H=（光軸數量-1）*光軸間距
