類型 | 數控臺式等離子切割機 |
---|---|
電流 | 交流 |
控制方式 | 數控 |
驅動形式 | 半自動 |
用途 | 其它 |
頻段 | 中頻 |
作用對象 | 金屬 |
作用原理 | 脈沖 |
等離子源 | 三相 |
安裝占地 | 平地 |
品牌 | 因諾偉克 |
型號 | 齊全 |

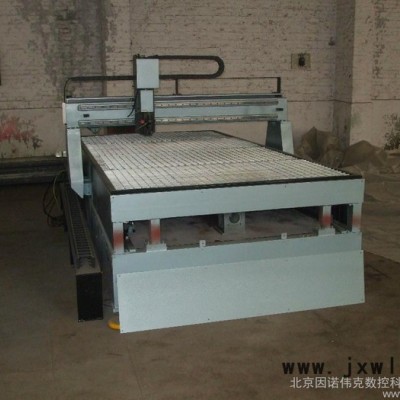

為滿足市場需求,我公司開發出數控臺式多功能切割機。其結構特點,分為A型和B型。
A型為兩側直線滾動導軌定位、中間大直徑滾珠絲杠推動,其主要優點是速度快,切割精度高,在薄板切割時具有極大的優勢.
B型為兩側直線滾動導軌定位、齒輪齒條傳動,與A型相比,速度有所下降,但優點是有效加工長度可以擴大,**大到 8000mm。為了保證割炬運行平穩,控制上采用雙邊驅動。
本機主要配置:
1、控制系統:上海九天JT-300或美國海寶MICRO EDGE、EDGEⅡ (可選)
2、伺服驅動:A型:日本A4系列交流電機,縱向1500W,橫向750W。
B型:日本A4系列交流電機,縱向400W×2,橫向200W
3、減速機: B型:德國NEUGART精密減速機PLE80×2,PLE60。
4、橫梁小車移動軌道:臺灣ABBA直線滾動導軌
5、等離子電源:可以選擇任何一款進口等離子電源或因諾偉克類激光系列等離子電源。
6、調高器:等離子切割使用進口中弧壓調高器或因諾偉克弧壓調高器。
7、開放式塑料工程拖鏈進行電纜傳送。
本機主要技術參數:
1、有效切割寬度:A、B: 1400mm
2、有效切割長度:A型: 2500mm B型: 2500 -8000mm
3、整機**大運行速度:A型: 15000mm/min B型: 10000mm/min
4、走位精度:± 0.1mm
5、切割精度:± 0.2mm
6、重復定位精度:± 0.1mm
7、割炬升降**大距離: 120mm
