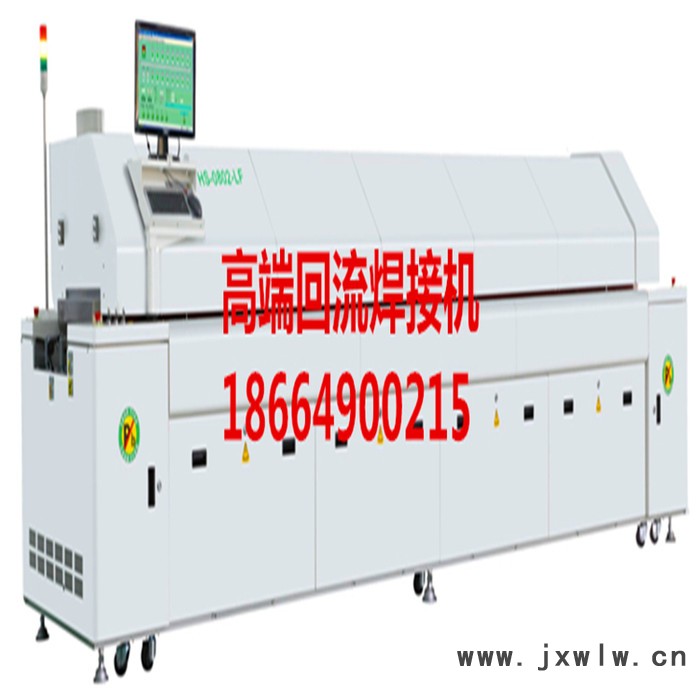

產品別名 | 回流焊 |
---|---|
電流 | 交流 |
動力形式 | 電動 |
工作電壓 | 380 |
焊接時間 | 12 |
類型 | 無鉛回流焊接機 |
用途 | 焊接 |
重量 | 1200 |
最大有效尺寸 | 3600 |
作用對象 | 鋁 |
作用原理 | 脈沖 |
材料及附件 | 焊材 |
品牌 | 長虹 |
型號 | 8810 |
一、控制系統及安全系統
1.控制系統采用西門子PLC+聯想電腦雙軟件控制,運行穩定可不必長期依靠計算機,以避免因計算機死機帶來生產停頓。
2.XP操作系統,人機對話方便;
3.可存儲用戶所有的溫度、速度設置及其設置下的溫度曲線,并可對所有數據及曲線進行打印;
4.具有PCB自動計數及PCB掉板的報警功能;
5.內置UPS及自動延時關機系統,保證PCB及回焊機在斷電或過熱時不受損壞;
6.設有漏電保護開關,確保操作人員及控制系統安全;
7.設有雙層過流保護系統,確保設備電路出現過流時能及時斷電,保護設備電氣系統安全。
8.具有超溫報警系統,確保設備加熱安全和生產正常。
9.報警方式:聲光自動報警。
二、熱風供給系統
1.馬達運轉穩定可靠,確保PCBA焊接質量。
2.8個上下獨立加熱模組,小循環運風
3.各溫區均由PLC進行PID控制,溫控精度高
4.獨有的分區柔性加熱控制系統,減小了起動功率及電網壓降,最大限度的降低了設備電耗;
5.高效熱交換系統,大幅度提高循環熱風流量,升溫迅速
6.加熱區模塊化設計,發熱管抽屜式安裝結構,使維修,維護極為簡易;
7.網格凸起的回風道使熱量極易達到PCB板;
三、運輸系統
1.鏈條自動潤滑,保證PCB運輸順暢;
2.網傳輸及鏈傳輸?shù)人龠\行,由計算機進行全閉循環控制,可滿足不同品種的PCB同時生產;
3.高強度導軌設計,熱變形小,保證精度;
4.導軌調寬采用馬達自動調寬,面板控制,方便易用;
5.電腦自動控制加油潤滑鏈條;
6.運輸方式:網帶加鏈條;(網鏈合一)
7.新型導軌懸掛調寬系統,調節更加方便,保證導軌不變形;
四、冷卻系統
1.獨立的雙冷卻區設計,冷卻一區和冷卻二區獨立控溫,確保冷卻效果。
2.強制風冷系統,可快速冷卻PCB(在較短的時間內形成共晶),
3.1M超長冷卻區域,有利于PCB的焊接后充分冷卻;
4.不銹鋼冷卻區制作,耐腐蝕和清潔方便。
五、高效FULX排放過濾系統
1.強力FULX排放過濾系統,清潔助焊劑殘留更加方便;
2.可靠的FULX排放功能,使冷卻區無滴油的可能,確保PCBA不受污染。
六、安全的上爐體開啟方式
1.雙電動絲桿的升降機構,科技學的跨度空間,使上爐體升降安全可靠,無變形;
2.帶鎖的電動升將馬達,斷電情況下不會下滑,確保安全。
基本技術參數:
1. 加熱區數量: 上面8個加熱區,下面8個加熱區;
2. PCB最大寬度:400MM;
3. 傳輸方向: 左→右;
4. 運輸導軌調寬范圍:50~400MM;
5. 運輸導軌固定方式:前或后;
6. 運輸帶高度:900±20MM;
7. PCB溫度分布偏差:±1.5℃;
8. 溫度控制精度;±1.0℃;
9. 電源:5線3相 380V;
10. 總功率:50KW;
11. 正常工作時消耗功率:Approx.8.6KW;
12. 運輸帶速度:300~2000mm/min;
13. 升溫時間:Approx.20min;
14. 重量:Approx.2200Kg
15. 外形尺寸(L×W×H):5040×1370×1555mm;
每臺機配送工具一套
常用配制
序號 | 項目 | 配件名稱 | 品牌 | 生產國家 |
01 |
控
制
及
電
器 | 計算機 | 聯想 | 國產 |
02 | 顯示器 | 冠杰 | 臺灣 | |
03 | 鼠標 | 聯想 | 國產 | |
04 | PLC | 西門子 | 德國 | |
08 | 過電流繼電器 | LG/富士 | 韓國/日本 | |
09 | 空氣開關 | 三菱/富士 | 日本 | |
10 | 電源接觸器 | LG/富士 | 韓國/日本 | |
11 | 中間繼電器 | 施耐德 | 法國 | |
12 | 繼電器 | 施耐德 | 法國 | |
13 | 接觸器 | 施耐德 | 法國 | |
14 | 固態繼電器 | 佳樂 | 瑞士 | |
15 | 運輸馬達 | 松下 | 日本 | |
16 | 漏電保護器 | 正泰 | 中國 | |
17 | 開關電源 | 恒孚/明瑋 | 中國 | |
18 | 急停開關 | 正泰 | 中國 | |
19 | 突波吸收器 | SSE | 臺灣 | |
20 | UPS | 柏克 | 臺灣 | |
21 | 變頻器 | 臺達 | 臺灣 | |
22 | 編碼器 | 內密控 | 日本 | |
23 | 進板光眼 | 富士 | 日本 | |
24 | 限位開關 | 富士 | 日本 | |
25 | 電磁閥 | 亞德客 | 臺灣 | |
26 | 電纜電線 | 金環宇 | 國產 | |
27 | 耐高溫線 | KURABE | 日本 | |
28 | 運 輸 部 件 | 網帶 | 定制 | 特殊316不銹鋼,高強度、極小熱變形 |
29 | 鏈條 | 桂盟 | 臺灣 | |
30 | 運輸馬達 | 松下 | 日本 | |
31 | 調寬馬達 | 臺鑫 | 臺灣 | |
32 | 鏈輪 | 桂盟 | 臺灣 | |
33 | 導軌 | 定制 | 特殊鋁合金,高強度、表面硬化處理 | |
34 | 調寬牙箱 | 定制 | 國產 | |
35 |
爐 體 運 風 部 分
| 高溫馬達 | 邦利 | 臺灣 |
36 | 發熱管 | 隆鑫 | 臺灣 | |
37 | 測溫線 | 敏揚 | 臺灣 | |
38 | 電動升降絲桿 | 上銀 | 臺灣 | |
39 | 爐體內膽 | 不銹鋼 | 國產 | |
40 | 爐體外膽 | A3冷板 | 國產 | |
41 | 內膽絕熱層 | 納米絕熱膠 | 國產 | |
42 | 內膽保溫棉 | 魯陽 | 國產 |
