| 分辨力 | ≥30dB |
|---|---|
| 顯示 | TFT高亮度顯示器 |
| 探頭類型 | 單探頭、雙晶探頭、穿透探頭 |
| 測量范圍 | 0-6000mm(鋼中縱波） |
| 產地 | 武漢 |
| 貿易屬性 | 內貿 |
| 品牌 | RSM |

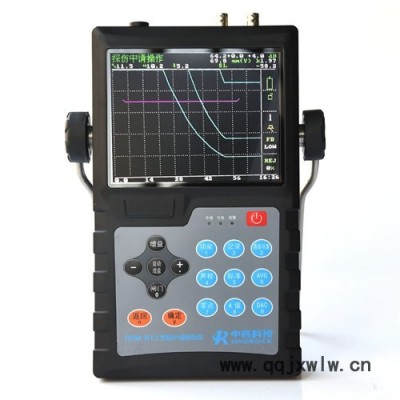

| 型號 | RSM-NT3 |
| 加工定制 | 否 |
產品用途：
鋼結構焊縫質量超聲探傷檢測
鍛件內部缺陷探測
符合規范：
《焊縫無損檢測、超聲波檢測技術、檢測等級和評定》（ GB/T 11345-2013 ）
《焊縫無損檢測、超聲檢測、驗收等級》（GB/T 29712-2013）
《承壓設備無損檢測 第3部分：超聲檢測 》（NB/T 47013.3-2015）
技術特點：
1. 清晰顯示：采用新型超大屏幕高亮度TFT真彩顯示屏，強光下無需遮擋。
2. 小巧輕便：36mm超薄機身，僅重1.2kg，實現高空，野外輕松作業。
3. 操作簡易：鍵盤設計符合人體工學，配合薄小機身，輕松實現單手操作。
4. 超低功耗：配備新型高性能鋰電池，續航能力高達7小時。
5. 強勁性能：高強的分辨力及穿透性，滿足從薄板到大鑄件的精確探傷。
性能指標：
| RSM-NT3 | |||
| 分辨力 | ≥30dB | 閘門 | 進波（直方門、DAC門）、失波，并帶門內報警及門內展寬功能 |
| 通道數 | 20 | 顯示 | TFT高亮度顯示器 |
| 垂直線性誤差 | ≤3% | 峰值記憶功能 | 顯示波形包絡 |
| 水平線性誤差 | ≤0.1% | 峰值回波功能 | 記錄包含最高回波的回波圖形等 |
| 探頭類型 | 單探頭、雙晶探頭、穿透探頭 | 增益調節 | 110dB（0.1，1.0，2.0，6.0四個步徑） |
| 動態范圍 | ≥32dB | 自動校正功能 | 用于校正材料聲波與探頭零點 |
| 水平線性誤差 | ≤0.1% | 角度測量功能 | 用于測量探頭角度 |
| 探測范圍 | 0-6000mm(鋼中縱波） | 轉存功能 | 通過USB接口把儀器內部數據集轉存到U盤中 |
| 聲程位移 | 0-6000mm(鋼中縱波） | 靈敏度余量 | ≥65dB（200mm-Ф2平底孔，2.5PФ20探頭） |
| 增益調節 | 110dB（0.1，1.0，2.0，6.0四個步徑） | 工作時間 | ≥7h |
| 工作頻率 | 1～4/0.5～10 | 工作電壓 | DC-16V AC-220V |
| 數字抑制 | 0～80%非線性抑制 | 環境溫度 | -20℃～+50℃ |
| 儀器重量 | 1.2kg | 環境要求 | IP67 |
| 外形尺寸 | 240×143×36mm | 探頭線接口 | Q9-Q9 |
標準配置：
| 序號 | 名 稱 | 數量 | 備 注 |
| 1 | RSM-NT3主機 | 1 |
|
| 2 | 電源適配器 | 1 |
|
| 3 | 直探頭 | 1 |
|
| 4 | 斜探頭 | 1 |
|
| 5 | 探頭線 | 2 |
|
| 6 | 儀器提袋 | 1 |
|
| 7 | 驅動軟件光盤 | 1 |
|
選購軟件及附件：
| 序號 | 項目 | 規格 | 價格 |
| 1 | JB行標試塊 | CSK－ⅠA | 1600元 /套 |
| 2 | 國標對比試塊 | RB－Ⅱ | 780元 /套 |
