| 品牌 | 東方佳訊 |
|---|---|
| 型號 | AV36210D |

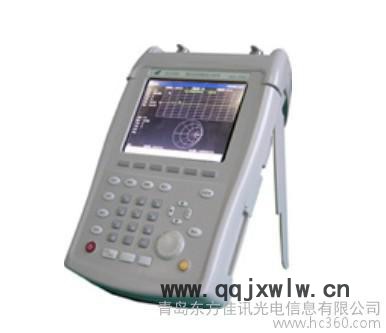

AV36210D手持式天線用于測量回波損耗、駐波比和電纜損耗，查找微小的、很難發現的問題，從而避免其演變?yōu)榇蟮墓收?，從地面?*找出天線系統中的問題q1444317052。
主要功能特點：
雙通道顯示，同時讀取不同格式數據
列表掃描，一次掃描不同頻段
存儲設置狀態，測試現場直接調用
設定極限線，如果數據超出極限線，儀器將報警
典型應用：
1、掃描參數設置
? 設置頻率范圍(必選操作) ：三種方式
？ 選擇信號標準：【頻率】→[信號標準] →(GSM 900 fullband) →[調用]
？ 起始頻率+終止頻率：【頻率】→[起始頻率]890MHz [終止頻率]960MHz
？ 中心頻率+掃寬：【頻率】→[中心頻率]925MHz[掃寬]70MHz
? 設置掃描點數(可選操作)：2~2001任意設置，默認201點
？【頻率】→[掃描] →[掃描點數]
? 保存設置(可選操作) ：將常用設置保存，現場直接調用
？【存儲/調用】→[類型 設置 跡線] → [存儲]
2、校準(必選操作)
?【校準】→[機械校準]
? 開路器：窗口彈出“請連接開路器，再按相應的軟鍵菜單開始校準！”的提示，在端口連接校準件開路器，按[開路器]軟鍵，等待窗口彈出“測量完畢”。
? 短路器、寬帶負載：同上
? 移除校準件，按[完成S11校準]軟鍵完成校準，并移除校準件。此時屏幕左側提示“校準 開”。
3、讀取測量結果
？ 【設置】→[窗口 單 雙]，開啟雙窗口顯示，綠色字體為當前激活窗口。
？ 窗口1設置為駐波比格式：【測量】→[駐波比]
？ 窗口2設置為DTF回波損耗格式：【測量】→[DTF 回波損耗]
4、保存測試曲線
？【存儲/調用】→[類型 設置 跡線] ，選擇存儲類型為跡線。
？ [存儲] →輸入文件名。備日后查看。
技術指標：
| 測量參數 | 駐波比、回波損耗、電纜損耗、阻抗、DTF(故障定位) |
| 頻率范圍 | 1MHz～4GHz |
| 頻率準確度 | ±2×10 -6 |
| 頻率分辨率 | 1kHz |
| 有效方向性 | >42dB |
| 反射跟蹤 | <±0.08dB |
| 回波損耗顯示測量范圍 | 0～100dB |
| 回波損耗測量分辨率 | 0.01dB |
| 駐波比顯示測量范圍 | 1～65 |
| 駐波比測量分辨率 | 0.01 |
| DTF**大測量距離 | 0～(測量點數-1)×DTF測量分辨力 |
| DTF測量分辨率 | 1.5×10 8 ×Vp/(F2-F1) 式中Vp為被測件傳輸因子，F(xiàn)1為起始頻率，F(xiàn)2為終止頻率（單位為Hz） |
