類型	數字示波器
通道數	2
帶寬	100（MHz）
采樣率	100MS/s（GS/s）
外形尺寸	310W x 142H x 245D (mm),（mm）
重量	4.1（kg）
品牌	臺灣
型號	GDS-810S

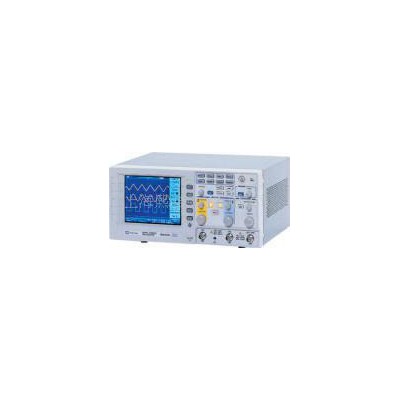

臺灣固緯GDS-810S數字示波器的性能：

100MHz 頻寬，黑白LCD 螢?zāi)?25k 記憶體深度，12 格水平畫面超大顯示25GS/s 重復波形取樣率15 項波形參數自動量測，△V/△T 同時顯示模式高階觸發功能：脈波寬度觸發、電視掃瞄線觸發、事件 ( Event ) / 時間 ( Time ) 延遲觸發功能、快速傅立葉轉換 ( FFT ) 功能、視窗放大功能波形 Go/NoGo 判斷，設定串列自動量測 ( Auto **p Sequence )內建即時輔助說明及支援多國語言操作 ( 中文繁/簡、英、韓、俄 ...等共計十一國語言 )

GDS-810S數字示波器的技術參數：

顯示系統
顯示器	彩色 (320 x 240), 5.7 LCD
顯示對比	可調整
波形顯示范圍	8 x 10 ( 12 ) 格
波形顯示模式	點, 向量, 累積
垂直系統
頻寬	100MHz ( -3dB )
通道	2
垂直解析度	8-Bit
垂直靈敏度	2mV/div ~ 5V/div
垂直準確度誤差	±3%
上升時間	＜3.5ns
垂直端輸入耦合	1MΩ±2%, ~ 18pF
垂直端輸入阻抗	AC , DC , Ground
極性	標準&反向
訊號與接地間的**大輸入電壓	300V( DC+AC peak ) , CATII
波形處理	CH1+CH2 , CH1-CH2 , FFT
偏移范圍	2mV/div ~ 50mV/div：±0.5V ; 100mV/div ~ 500mV/div：±5V ; 1V/div ~ 5V/div：±50V
頻寬限制	20MHz (-3dB)
水平系統
水平掃描范圍	1ns/div ~ 10s/div (1-2-5順序) ; Roll : 250ms/div ~ 10s/div
量測顯示模式	Main , Window , Window Zoom , Roll , X-Y
水平準確度誤差	±0.01%
水平延遲范圍	前置觸發 : **大20div ; 后置觸發：1000div
訊號獲取系統
即時取樣率	每通道**取樣率100MS/s
等效取樣率	每通道**等效取樣率25GS/s
紀錄深度	125k/CH
峰值偵測	10ns ( 500ns/div ~ 10s/div )
獲取模式	取樣、峰值偵測、平均
平均次數	可選擇 2.4.8.16.32.64.128.256 次
觸發系統
觸發類型	CH1 , CH2 , Line , Ext
觸發模式	Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width
觸發耦合	AC , DC , HF , LF , Noise Reject
觸發靈敏度	DC ~ 25MHz：0.5div or 5mV 25MHz~100MHz：Approx. 1.5div or 15mV
X-Y 模式
X軸 / Y軸輸入	通道 1 / 通道 2
相位移	100kHz 時 ±3°
游標以及量測系統
自動電壓量測	Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin
自動時間量測	Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width
游標量測	兩游標間之電壓差異 (ΔV)；兩游標間之時間差異 (ΔT)；兩游標間之頻率差異(1/ΔT)
頻率計數器
讀值解析度	6位數
范圍	交流耦合 , 自20Hz到**大頻寬 ; 解析度10Hz
訊號種類	適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外)
調整測試棒用信號
頻率范圍	1 kHz ~ 100kHz, 1kHz/STEP
周期比范圍	5% ~ 95%, 5%/STEP
外部觸發
外部觸發電壓范圍	±15V
外部觸發靈敏度	DC ~ 25MHz：~50mV 25MHz ~ 100MHz：~100mV
外部觸發端輸入阻抗	1MΩ±2%, ~ 18pF
外部觸發端**大輸入范圍	300V( DC+ AC peak) , CATII
控制面板功能
自動設定	" Autoset " 可自動調整垂直系統 , 水平系統以及觸發位準
儲存/呼叫	提供15組量測條件之儲存/呼叫功能
波形儲存/呼叫	提供2組波形之儲存/呼叫功能
介面
標準介面	RS-232C
選購介面 Opt. 01	GPIB
選購介面 Opt. 11	USB, Printer Port, Go/NoGo Output
電源電壓	交流 100V~240V, 47~63Hz

配件
	使用手冊 x1,電源線 x1,測試棒 x 2
尺寸以及重量	310W x 142H x 245D (mm),約 4.1kg
