AI-708H/808H 型流量積算儀可對物質的質量、體積、長度進行累積計算，并可進行批量控制。它采用技術成熟且已大量生產 AI 系列儀表通用硬件，配合**的流量積算儀軟件，使儀表具備功能豐富，編程簡便、抗干擾性好、可靠性高、快速交貨、低成本及低價格等優點。儀表主要特點如下：

● 模塊化輸入并可編程，流量輸入信號可為 1-5V、0-5V、4-20mA 及頻率等，也可定制特殊輸入規格，溫度信號可編程輸入為 Pt100 熱電阻、K、E、J 型熱電偶、電壓或電流信號，壓力信號可為各種電壓或電流信號。

● 可安裝 AI 系列儀表各種通用模塊及豐富的可編程功能，可實現瞬時流量、溫度及壓力的上、下限報警功能，并具備變送輸出、通訊、24V/12V 電壓輸出等多種功能。

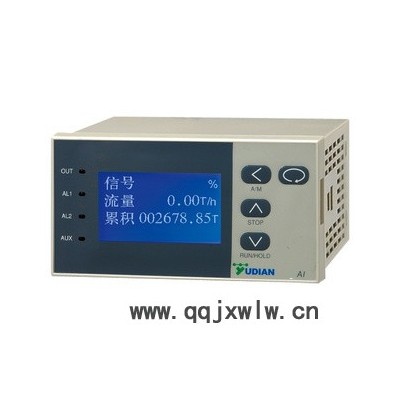

● 可選數碼管或中文 LCD 顯示方式。另可選安裝于 DIN 導軌上的 E5 外型儀表，無顯示，適合用 RS485 聯機工作。

● 具有 8 位累積器及 4 位瞬時測量值顯示，可選擇開方/不開方處理及設置任意范圍的小信號切除功能。

● AI-808H 具備完整的溫壓補償功能，無需更換不同的儀表或型號，通過編程即可實現一般氣體、飽和蒸汽、過熱蒸汽及液體的溫壓補償運算。采用查表方式對蒸汽進行補償運算，具有較高的精度。并可依照用戶要求擴充補償公式實現特殊功能，如對熱量或其他物理量的累積，含水分天然氣累積等。

● 作為批量控制器使用時，具有獨立的 4 位控制累積器及 12 位總累積器，及專門的顯示模式，功能強大，操作方便。

● 先進的運算方式，保證頻率信號即使在頻率很低時也有足夠的流量運算精度。

● 采用新一代高精度電流變送輸出模塊，提供 14 位輸出分辯率及 0.2 級輸出精度。

-------------------------------------------------------------------------------

技術規格

● 頻率單位：Hz

● 溫度單位：℃（顯示分辯率為 0.1℃），特殊補償方式時可定義小數點位置

● 壓力單位：MPa（顯示格式為 X.XXX 或 XX.XX），特殊補償方式時可定義小數點位置

● 累積速率時間：?jiǎn)渭冏隽髁坷鄯e時固定為 1 小時（h），做批量控制時單位可自由設置

● 瞬時流量單位：用參數可定義不同的單位，如立方米/小時、千克/小時、噸/小時等，數值小數點位置可任意設置。

● 累積流量單位：?jiǎn)挝患胺直媛逝c瞬時流量相同，例如：假定瞬時流量保持為 100.0t/h 的數值不變，如果累積速率時間為 1 小時，則 1 小時后累積流量的增加值為 100.0t。

● 溫度輸入規格：熱電偶及熱電阻（M1 安裝 I0 模塊）：K(-50~+1300℃)，E(0~+800℃)，J(0~+1000℃)，PT100(-200~+800℃)電壓（M1 安裝 I0 模塊）： 0~20mV、20~100mV、0~100mV、0~1V、0.2~1V 等電 流（M1 安裝 J4 模塊）： 4~20mA，0~20mA 輸入二線制度變送器（M1 安裝 J51 模塊）：直接連接二線制變送器

● 壓力輸入規格：電 壓（M1 安裝 I0 模塊）：1-5V，0-5V（外部并聯精密電阻可實現電流輸入）電 流（M1 安裝 J4 模塊）：4-20mA，0-20mA 輸入二線制度變送器（M1 安裝 J51 模塊）：直接連接二線制變送器

● 流量輸入規格：頻 率（M2 安裝 I2 模塊）：0-3200Hz，信號低電平范圍 0-1V，高電平 3-24V電 壓（M2 安裝 I3 模塊）：1-5V，0-5V，含 24VDC/25mA 電源輸出電流及二線制變送器（M2 安裝 I4 模塊）：4-20mA、0-20mA、0-10mA，含 24VDC/25mA 電源輸出其 它（安裝特殊模塊）：定制特殊規格信號輸入（需要額外付費）

● 測量精度：對溫度、壓力、頻率、瞬時流量（未經溫壓補償）的測量精度為 0.2%FS

● 溫度漂移：對溫度、壓力、頻率、瞬時流量（未經溫壓補償）均≤0.01%FS/℃（典型值約 50ppm/℃）

● 溫壓補償方式（僅 AI-808H 具備）：一般氣體：溫度壓力補償（用理想氣體狀態方程運算）飽和蒸汽：溫度補償（查表，溫度范圍：100℃-276℃）飽和蒸汽：壓力補償（查表**壓力范圍：0.1-3.2MPa）過熱蒸汽：溫度壓力補償（查表，適用溫度及壓力范圍： 150-590℃，0.1-22MPa）一般液體：僅用溫度補償，PA 為補償系數。擴充運算公式：允許用戶定制特殊功能的運算公式

● 溫壓補償運算精度：典型運算誤差小于 0.3%FS，運算后儀表整體典型誤差不超過 0.5%FS。

● 累積運算誤差：先進的運算方式使得小于 0.01%（其誤差只是晶體振蕩器的頻率誤差）

● 電磁兼容：IEC61000-4-4（電快速瞬變脈沖群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV

● 隔離耐壓：電源端、繼電器觸點及信號端相互之間≥2300VDC；相互隔離的弱電信號端之間≥600VDC

● 電 源：100~240VAC，-15%，+10% / 50~60Hz；或 24VDC/AC，-15%，+10%

● 電源消耗：≤5W

● 使用環境：溫度-10 ~ +60℃；濕度≤90%RH

● 面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm

● 開口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm

● 插入深度：≤100mm
