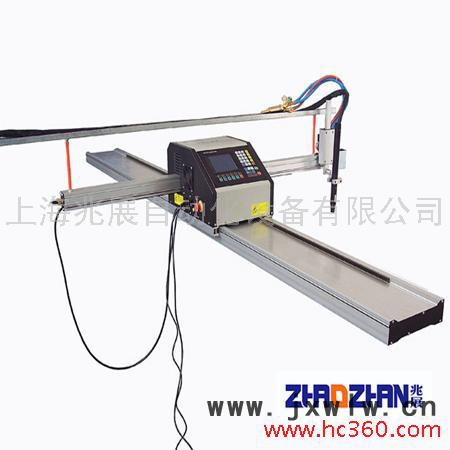

機 型：便攜式數控火焰/等離子切割機

標準型：ZZ-1020、ZZ-1225、ZZ-1525

定制型：ZZ-1530、ZZ-1555

 運輸：汽運

產品特點

1、         工作穩定性強，有效屏蔽等離子高頻干擾，輕巧便攜；

2、         支持火焰和等離子兩種切割方式；

3、         經濟實惠，結構及設計簡約，采取人性化的正面人機對話設計，易于操作；

4、         切割效果實現高質量，高水準，高精度。

5、         中英文操作界面可自由轉換。

6、         培訓教材完備，售后服務到位。

系統：本機系統為我司與上海交大合作開發的專用數控操作系統，工作穩定性強、功能豐富、易于操作。

 配置：本機機械、電子部分關鍵部件皆選用國內外知名品牌頂級產品，運行無噪音，耐久力強，穩定性高，可持續72小時不間斷工作。

導軌、橫梁：本機選用鋁合金一體導軌及橫梁，經力學原理設計，多道工序精細加工。確保每根出廠導軌及橫梁都具高抗壓性，高精度，低公差，長期使用不易變形。

抗干擾：主機內部及系統加裝高頻抗干擾器，內部線路皆選用高品質屏蔽線，有效防止等離子高頻干擾系統致使系統工作異常。

精度：本機運行精度達0.2mm。工件切割完整、到位，誤差小。

出廠前試驗：產品組裝下線后，需整機進行畫圖測試。對導軌、橫梁、主機定位滑塊等進行公差補充微調。其后進行24小時老化試驗，通過整機測評后進入包裝區。

 切割選擇：本機為火焰、等離子兩用機。切換方便，只需換取使用割炬，并設置系統中切割方式及相應參數。

    火焰切割（燃?xì)?氧氣）適合切割普通A3碳鋼板,厚度為5-120mm為宜。50mm厚度內可直接穿孔，最佳切孔直徑25mm以上。

    等離子切割能力需依所配等離子電源而定，我司自行生產的等離子電源CUT-100,穿孔能力達15mm,適合切割碳鋼、鋁、銅等導電金屬材料。配合本機使用最佳切孔直徑10mm以上。

包裝：國內標準包裝為木托盤+紙箱，兩件。

        出口包裝為全膠合板封閉包裝，兩件。

技術方案：

一，技術參數：

1，輸入電壓/功率/頻率    220V±10%V/220W/50HZ。

2，液晶屏規格           5.7英寸。

3，標準尺寸有效切割范圍：

ZZ-1020    1000(寬)×2000(長)mm;

ZZ-1225    1250(寬)×2500(長)mm;

 ZZ-1525    1500(寬)×2500(長)mm。

                  有效切割長度可按照客戶要求定制加長。

4，縱向?qū)к墝嶋H長×寬×厚

    ZZ-1020      2500×273×60mm

    ZZ-1225      3000×273×60mm

    ZZ-1525      3000×273×60mm

5， 橫向?qū)к墝嶋H長×寬×厚

    ZZ-1020      1530×50×60mm

    ZZ-1225      1780×50×60mm

    ZZ-1525      2030×50×60mm

6，配置的軌枕數量

   ZZ-1020  2個；ZZ-1225  3個；ZZ-1525  3個。

7，軌枕長×寬×厚        500×80×40mm。

8，切割厚度              5-100 MM （火焰）。

9，切割速度              50-2000（最大4000）mm/min。

10，等離子切割厚度        視等離子電源而定。

11，切割方式            火焰（氧氣+丙烷或 氧氣+乙炔）

                       等離子（配置等離子切割機）

12，運行精度             ±0.2mm/m。

13，機械加工精度         ±0.5mm/m。

14，割槍和調高           火焰，電動調高(±50mm)。

15，適用燃?xì)?nbsp;           氧氣+乙炔，或氧氣+丙烷。

16，主機重量             25KG。

17，燃?xì)鈮毫?nbsp;           最大0.1Mpa。

18,氧氣壓力            最大0.7Mpa。

二、 數控系統

1，顯示器     5.7英寸高分辨液晶顯示器?？娠@示切割圖形及切

   割運行軌跡。操作更加簡化。

2，鍵  盤     按鍵操作模式。

3，支持U盤傳輸文件。也可以手動編輯切割程序（G代碼）。

4，2軸直線和圓弧插補。

5，支持加工中暫停，前進，后退，調速等功能。

6，系統具有斷電記憶功能和回參功能及自動穿孔切割功能。

7，系統具有手動和電動升降控制調整功能。

8，具有割縫補償功能。

9，電子離合器操作按扭，方便實現快速定位（兼急停按扭）

10，溫控風扇設計，需要冷卻時才啟動。延長風扇使用壽命。

11，系統可儲存30個文件，每個文件可達2000行。U盤中可存儲2G

    文件，均可隨意調用。

12，高速16位單片機，F(xiàn)LASH存儲程序和外連USB讀取傳輸程序。

13，高細分步進電機驅動，運動平穩，低噪音，運行精度高。

14，切割速度最大可調到每分鐘4米，能滿足等離子切割的需求。

15， 真正抵御高頻干擾，適應各種等離子機型。

三，構成部分

1，由橫向?qū)к墸v向?qū)к?，主機三大部分組成。

2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。

3，驅動采用1.8°步進電機。

4，橫向及縱向?qū)к壊捎娩X制芯軸，內側設有加強套，通過力學原理

   設計，使其不變形。

四，基本功能：

   任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任

    意中斷、電子離合器開關等。以上功能均給操作者帶來了極大

    的方便。

五，編程軟件

編程軟件ZZ-TL (可選配FASTCAM) 基于AutoCAD

的自動編程與套料系統。

ZZ-TL是專為各種數控切割機配用的切割軟件，該軟件能最大限度的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。

①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF文件數據的處理，自動生成所需切割代碼。

②工藝處理：切入點可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。

③套料手段：基于AutoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作。可通過窗口技術局部放大處理。

④屏幕仿真：對各種實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
