一、 設備簡介
1.1 應用范圍

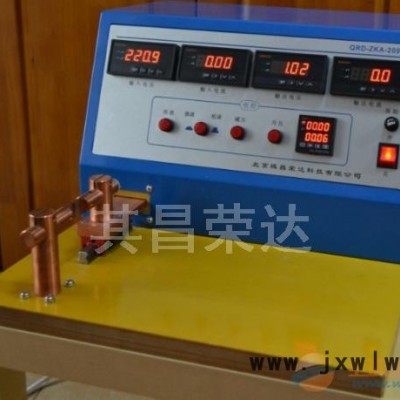

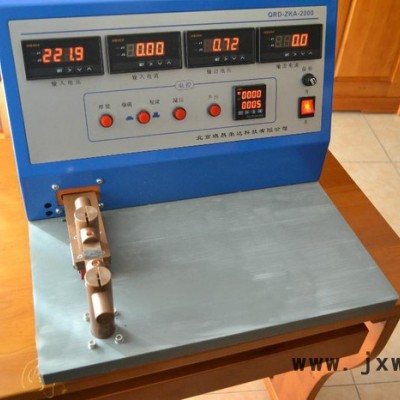

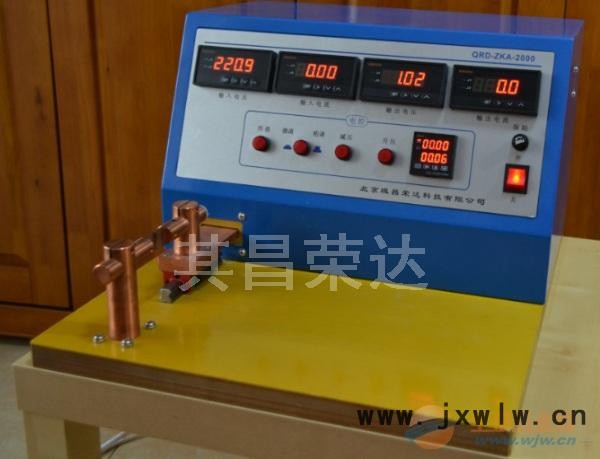

本公司自主研發的阻抗焊機系列產品，目前有臺式和便攜式兩大類共5種型號。該系列設備適應用于半鋼、半柔、柔性射頻線纜組件的焊接，可廣泛應用光電傳輸、航空、航天、軍事科研等領域?？蓪?shí)現自動調節電壓、氣動卡緊工件（部分型號具備）、定時自動焊接等功能，詳見附錄一《Qird焊機參數列表》。
該系列焊機改變了傳統手工焊接對線纜組件性能的影響，同時大大減少了手工操作造成的物料、人工等費用、提高了生產效率。目前已在北京多家線纜廠家使用，反應良好。不僅產品焊接外觀質量大大提高，同時線纜測試指標駐波、插損、三階交調等性能也相對手工焊接大大提高。
QRD-ZKB-200焊機相對于其他產品來說，體積更加小巧，外型尺寸僅為290mm（L） X130mm(W) X122mm(H)，重量?jī)H為 3.5Kg，攜帶方便。非常適合在施工現場射頻線纜焊接或現場維修。
QRD-ZKB-200焊機焊接頭小巧靈活，非常適合于在狹小操作空間的焊接，可實現線纜在設備上焊接（維修）。焊接效率高、焊接質量也完全可以保證。
   QRD-ZKB-200焊機成本低廉，對于剛剛起步的中小型公司或科研院校等小批量生產及研發的需要完全可以滿足。

1.2 主要參數
外形尺寸： 290mm（L） X130mm(W) X122mm(H)
凈    重： 3.0kg
總 功 率：200W
二、 設備使用說明
      2.1面板及各接口說明

電壓表顯示實際輸出電壓，電壓誤差不超過 V

根據不同線纜的焊接要求，旋轉電壓調節旋鈕可實現輸出電壓可調，
輸出電壓分七檔：0.8V、1.0V、1.3V、1.6V、1.9V、2.2V、2.5V.

電源保險座，保險容量：15A

總電源開關按鈕

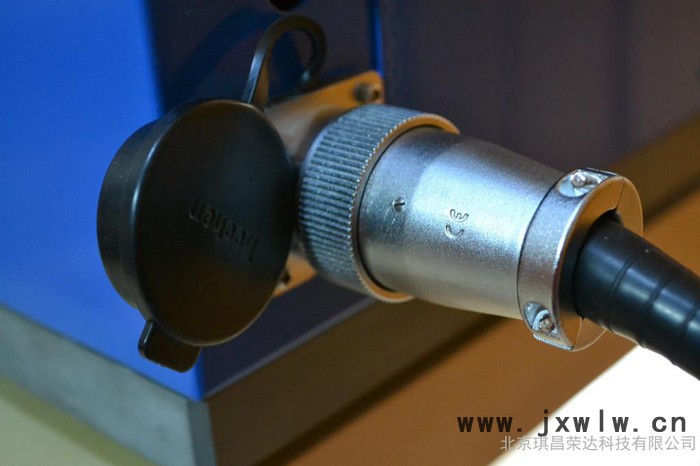

三芯插座（隨機配輸入電源線纜）
要求輸入電源電壓：兩相 220V

不同規格工件應使用不同規格的焊接頭（主要是刀口厚度不同、不同厚度電阻不同、加熱時間不同，見圖4-6），隨機配送針式、側面式、端面式焊接頭各1套

三、 焊接操作簡介
1)焊接前，根據焊接線纜組件規格，選擇更換合適的焊接頭
2)在《焊接對照表》里查找相應的參數
3)旋轉電壓調節旋鈕調節輸出電壓，調節到需要的電壓
4)查看電源插頭是否插好，打開電源開關通電，檢查顯示是否正常
5)進行手動試焊，調節電壓到**狀態
6)把線纜和連接器安裝在一起
7）在焊接處纏繞一圈（多圈）焊絲
8）把纏好焊絲的工件用手握持靠在焊接頭不動端的焊接頭上，手捏另一端焊接頭對工件進行焊接，看到焊絲全部熔化后，松開焊接頭，完成一個焊接循環。
注：以上步驟為建議操作步驟，具體操作可根據各使用單位的具體電纜焊接工藝進行調整。

四、 設備使用條件及要求
電源： 220V±10%、50Hz 一相三線、輸入電流**大1A
工作環境：溫度5~40℃，相對濕度<85%；保證焊接質量要求相對濕度<70%
