原理	重力沉降法
用途	固液分離
適用對象	水
樣式	板框式
性能	精密過濾
適用范圍	化工,汽車,輕工,水處理,電鍍
濾料類型	無紡布
適用對象性質	弱腐蝕性,腐蝕性,低溫物料,高衛生要求物料,其他
過濾精度	15-35
工作壓力	0.04
工作溫度	常溫
有效過濾面積	根據選型
適用粘度	根據選型
外形尺寸	根據選型
設備重量	根據選型
產品類型	全新
規格	CBZG
材質	不銹鋼和碳鋼

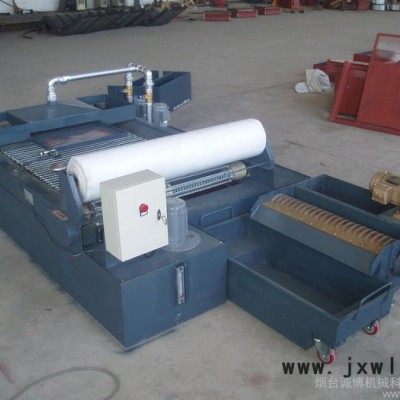

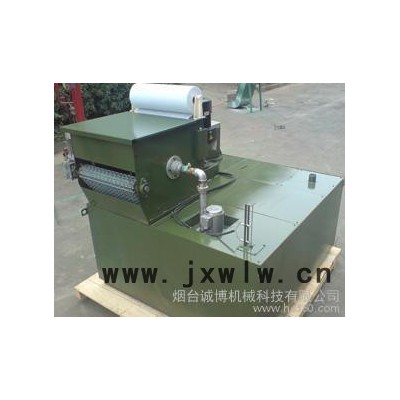

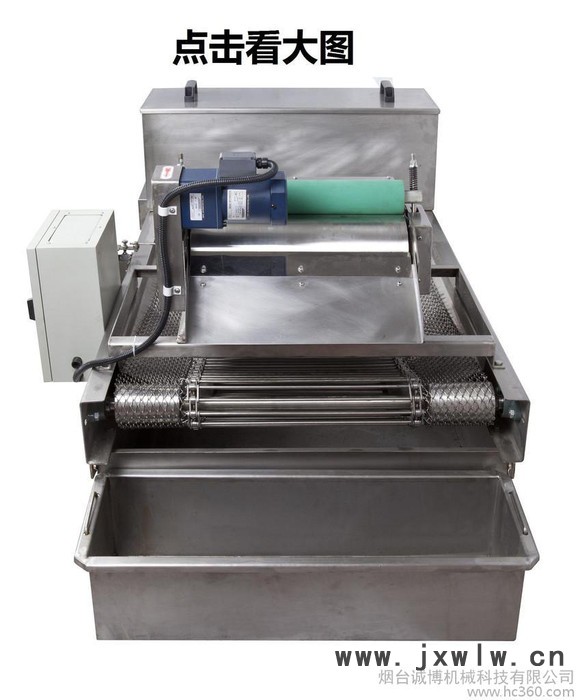

機床紙帶過濾機系統，過濾設備廠家價格圖片 介紹：紙帶過濾機的托網和濾紙成盆形過濾面，靠切削液的重力滲過過濾布實現分離過程，當濾布臟堵時由走紙機構走入新紙。過濾精度10μm-25μm。
紙帶過濾機特點：1.簡單可靠，自動運行，定量過濾精度。
2.可加控溫裝置組成冷卻過濾控溫系統，以滿足主機的溫度要求


可根據用戶尺寸訂做，雙方可協商。
紙帶過濾機組成：紙帶過濾機主要由以下幾部分組成：液箱、廢布箱、過濾無紡布（通稱過濾紙）、傳動結構、發訊機構、驅動裝置、水流緩沖裝置、電控裝置及液泵等。

紙帶過濾機原理：紙帶過濾機是依靠液體自身的重力透過濾布，隔離雜物，從而達到凈化液體目的。傳動機構的鏈條、絲網形成一定的液池深度，濾布鋪在鏈條、絲網上。工作時攜有雜質的污液通過水流緩沖裝置流到無紡布上時，雜質被濾布隔離形成濾餅，濾餅越來越厚，污液液面上升，浮起液位控制器發訊，減速機啟動，拖動濾布，污物及臟布落入臟紙箱，從而實現濾布的自動更換；濾布更新后污液液面下降，減速機停止轉動，機器進入下一步過濾循環。過濾后的純凈液體由液泵輸送至主機。


紙帶過濾機說明：機器由傳動機構、鏈條、鏈網及發令機構等部分組成。工作時，污液通過紙帶，細微的切屑及雜質被吸附到紙帶上表面，切屑及雜質逐漸堆積直至紙帶堵塞，此時污液液面上升，浮起浮子，發訊機構發訊，減速機帶動鏈條和鏈條鏈網運動，將污物及臟紙帶排入排污箱，污液液面隨之下降，發訊機構發訊，減速機停止工作，機器進入下一工作循環，從而實現紙帶自動更新。



紙帶過濾機特點：
1、能夠充分濾除冷卻液（油）中的各類金屬、非金屬雜質；
2、過濾效果達到95%以上，精度可達到15-25um,可實現自動控制；
3、可配合恒溫裝置對切削液進行恒溫冷卻，以滿足對冷卻液溫度要求比較嚴格的主機；


紙帶過濾機適用范圍：可用于精密磨床、珩磨機和精加工機床。

紙帶過濾機可分為兩大類重力式紙帶過濾機、強迫式紙帶過濾機

1.重力式紙帶過濾機：平網紙帶過濾機、鼓式紙帶過濾機、弧網式紙帶過濾機、板框紙帶過濾機等這類都屬于重力式紙帶過濾機范疇內，紙帶過濾都是依靠液體自身重力滲透濾布形成過濾。這種過濾機一般過濾量為50L/min-2000L/min范圍內，過濾精度15-20微米左右，單位占地面積較小，適合用于單機過濾，比如江海過濾系列的冷軋液過濾系統。
2.強迫式紙帶過濾機，負壓紙帶過濾機、正壓式紙帶過濾機、霍夫曼紙帶過濾機等系列，這種過濾機能夠做到5000L/min的的流量，過濾精度10微米，全自動過濾，含沖刷、除油、增氧系統，這種過濾形式為近幾年發展的趨勢，例如負壓式綜合過濾系統有江海過濾，包含刮屑系統、過濾系統、磁分離系統、增氧系統、除油系統、收紙系統組成。

紙帶過濾機應用領域:拉絲液凈化處理，磨削液及含細微切屑的切削液（油）凈化處理，零件清洗液凈化處理，酸洗液凈化處理及工業廢水處理
技 術 數 據 安 裝 尺 寸
型號Model 水箱容積（L） 流量L/min 電機功率 長度尺寸A 寬度尺寸B 高度尺寸C
CBZG-25 150 25 60W 1270 460 620
CBZG-50 200 50 1410 600 620
CBZG-75 250 75 1810 600 620
CBZG-100 350 100 90W 1860 800 650
CBZG-150 550 150 2060 1080 650
CBZG-200 600 200 120W 2460 1080 650
CBZG-250 800 250 3000 1080 650
CBZG-300 1200 300 180W
CBZG-400 1650 400
CBZG-500 2000 500
