產地	11
帶寬	2
電源電壓	35
類型	4
通道數	56
用途	5
重量	1
結構型式	41
品牌	agilent/安捷倫
型號	N9040B
加工定制	否
外形尺寸（長x寬x高）	6
質量認證	5
波形捕獲率	12

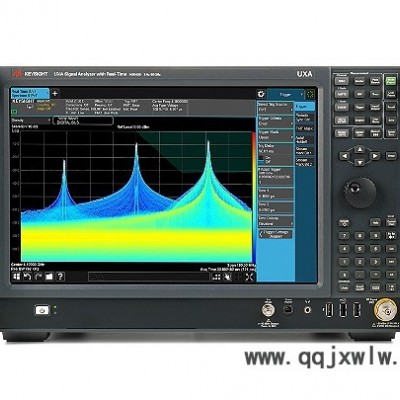

N9040B UXA 信號分析儀，3 Hz 至 50 GHz
主要特性和功能
通過為測量**挑戰性的信號提供更寬廣（高達 1 GHz）、更深入的視野，查看設計的真實性能

利用出色的相位噪聲性能、78 dBc 無雜散動態范圍和 510 MHz 帶寬，您可以更好地測量設計的頻譜
純度
通過是德科技智能混頻器可將射頻輸入頻率擴展到 110 GHz，使用其他廠商的混頻器可擴展到 THz 級
全頻段實時頻譜分析能夠捕獲間歇性信號
改進的顯示平均噪聲電平（DANL）低噪聲路徑有助于捕獲更低電平雜散信號
頻率 3 Hz 至 50 GHz，混頻器達 1.1 THz
頻率選件 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz
**大分析帶寬 1 GHz
帶寬選件 25 standard, 40, 255, 510 MHz, 1 GHz
**大實時帶寬 510 MHz
實時帶寬選件 255, 510 MHz
1 GHz 時的 DANL -171 dBm
1 GHz 時，10 kHz 頻偏處的相位噪聲 -136 dBc/Hz
1 GHz 時，30 kHz 頻偏處的相位噪聲 -136 dBc/Hz
1 GHz 時，1 MHz 頻偏處的相位噪聲 -146 dBc/Hz
總體幅度精度 ±0.16 dB
三階截獲（TOI），1 GHz 時 +22 dBm
1 GHz 時的**大三階動態范圍 119 dB
應用——通用
89600 VSA 軟件
模擬解調
噪聲系數
相位噪聲
脈沖
實時頻譜分析
MATLAB
應用——蜂窩
LTE/LTE-Advanced
W-CDMA/HSPA/HSPA+
應用——無線連通性
Bluetooth? (BR/EDR/LE 4.2)
Short Range Communications (ZigBee, Z-Wave)
WLAN (802.11a/b/g/j/p/n/ac/af/ah)
應用——數字視頻 無
性能水平
標準衰減器衰減范圍 70 dB
標準衰減器步進 2 dB
** 截獲概率的**短信號持續時間 3.51 μs
信掩比 > 60 dB 時的可檢測信號持續時間 3.33 ns
無雜散動態范圍 78 dBc
多域帶寬 255 MHz
顯示視圖
密度
頻譜圖
密度頻譜圖
PvT（功率隨時間的變化）頻譜
PvT（功率隨時間的變化）頻譜圖
PvT（功率隨時間的變化）
觸發
FMT（頻率模板觸發）
TQT（時間限定觸發）
電平
射頻猝發
線路
外置
周期
Density
Density Spectrogram
PvT (Power vs Time)
PvT (Power vs Time) Spectrogram
Spectrogram
使用頻率模板觸發的應用軟件
89600 VSA 軟件
實時頻譜分析儀
Pulse Measurement Application
2 GHz 時的 DANL，不配備前置放大器 -155 dBm/Hz
10 GHz 時的 DANL，不配備前置放大器 -156 dBm/Hz
