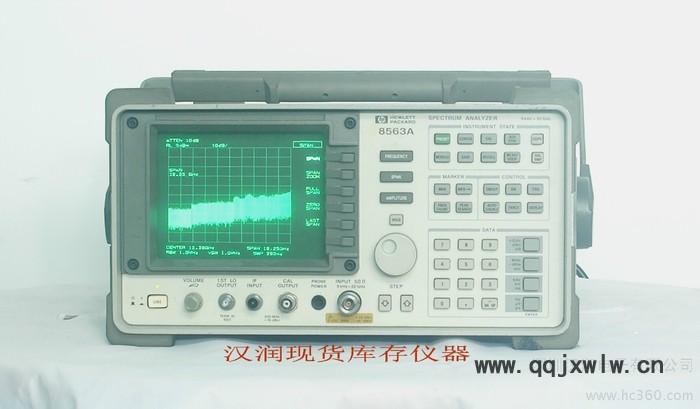

Agilent 8563E|HP8563E|HP-8563E 26.5G頻譜分析儀9KHz-26.5GHz

品??牌：Agilent安捷倫 美國惠普HP
產品信息：
8560E 系列頻譜分析儀
??8560E系列便攜式頻譜分析儀具有通常在較大型且更昂貴的臺式分析儀上才有的測量能力和性能。8560E系列把杰出的相位噪聲、靈敏度、1Hz的分辨帶寬和大的動態范圍等功能組合在一個堅固的3類**機箱中，從而使之能適應惡劣的環境條件。

適用于RF通信的功能
??對現今無線電話，尋呼機和其它發射機的鄰近信道功率(ACP)進行測量的能力，是研制和生產過程中**的一環。8560E系列頻譜分析儀用如 NADA-TDMA、GSM、DET、CT2-CAI、PDC和PHS制式中所用的數字調制，對猝發載波信號的APC測試提供完整的解決方法。業已討論過已建立的標準在執行中的許多困難，標準的實施提供快速、**且便于使用的APC測量能力。利用8563E選件E35ACPR測試儀能以**少為70dB 的動態范圍測量W-CDMA鄰近信道功率比（ACPR）。

技術指標
頻率范圍（內混頻）：
8560E：30Hz～2.9GHz
8561E：30Hz～6.5GHz
8562E：30Hz～13.2GHz
8563E：9kHz～26.5GHz;30Hz～26.5GHz（選件006）
8564E：9kHz～40GHz;30Hz～40GHz（選件006）
8565E：9kHz～50GHz;30Hz～50GHz（選件006）
頻率范圍(外混頻）：18GHz～325GHz分12個波導頻段（不能由8560E選件002提供）

??標準的另一個特點是能測量從0.10%到**的占用帶寬。

??定時選通信號分析是標準的另一個特點，它使對時變信號如脈沖RF信號、時分多址（TDMA）信號、交錯信號和猝發調制信號的測量十分容易。85902A猝發載波觸發器可以提供TTL觸發信號。

??8560E系列技術指標已經被提高了，現在還可以從這個高性能便攜式頻譜分析儀系列得到更好的相位噪聲、靈敏度、動態范圍和頻率響應。

??8562E頻譜分析儀提供13.2GHz頻率范圍，增加了動態范圍和三階截獲(TOI)的能力。這**使無線通信工程師能對猝發運行系統中的高性能元器件進行測試。

??利用HP85672A寄生響應測量程序，用戶可以用8560E系列頻譜分析儀迅速、方便地進行寄生響應測試。

快速數字分辨帶寬
??以數字方式實現1，3，10，30和100Hz分辨帶寬，這使8560E系列頻譜分析儀的掃描速度比用相當?shù)哪M濾波器可能達到的掃描速度快 3～600倍。窄到5:1的波形因數允許很容易觀察相靠近的低電平信號。數字帶寬還為頻譜分析儀提供完全的100dB屏幕上已校顯示。

用于8560系列的PC軟件
??新型AgilEntBEnchlink頻譜分析儀PC軟件可以在PC機與8560系列頻譜分析儀之間建立便于使用的數據通信鏈路。通過充分利用 Windows界面，用戶便很容易將屏幕圖象或跡線數據經GBIB接口傳送，從而可以在PC機上對測量結果進行獲取、分析和記錄。

**的頻率和幅度
??利用內裝的頻率計數器來**測量頻率。老化率為1×10-7/年的標準精密頻率基準和1Hz的計數器分辨率提供測量精度的置信度。在1GHz上，預熱15分鐘之后能達到±135Hz頻率精度。
??幅度測量的不確定度可以利用幅度修正(AMPCOR)特點來減小。AMPCOR能輸入多達200個幅度修正點來抵消幅度不確定度來源，如電纜損耗、前置放大器增益和頻譜分析儀的頻率響應。在作出修正數據表之后，以功率計為參考的幅度可以直接在頻譜分析儀顯示器上讀出。

數字化的快速時域掃描
??數字化快速時域（零掃寬）掃描利用了標記、跡線數學處理、跡線儲存并獲得硬拷貝輸出，用于諸如上升/下降時間、脈沖寬度和事件之間的時間這樣一些測量。
8560E和8561E RF頻譜分析儀
??8560E和8561E為RF設計、制造和維修應用提供了優良的性能，8560E的頻率范圍為30Hz～2.9GHz，8561E則將這個范圍擴大到6.5GHz。兩者都采用合成調諧，供無漂移的**測量使用。

8562E RF頻譜分析儀
??8562E是一種高性能的頻譜分析儀，它提供為目前的高速數字無線通信應用所需的頻率和動態范圍，還使制造和研制工程師能對具有先進性能的網絡元件進行測試。8562E具有30Hz～13.2
GHz的頻率范圍，從而覆蓋了歐洲和美國的一些**性標準化機構所規定的寄生信號搜索范圍。

8563E微波頻譜分析儀
??8563E將8560E系列RF頻譜分析的優良特性和功能擴展到微波頻率范圍。8563E具有9KHz～26.5GHz的標準頻率范圍(預選則從 2.75GHz到26.5GHz)，并有可選可用的低到30Hz的低端頻率覆蓋。8563E的鏡頻增強、雙平衡諧波混頻器的噪聲系數性能與基波混頻前端相似。

8564E和8565E毫米波頻譜分析儀
??無論你想測量15GHz振蕩器的總諧波或38GHz載波的邊帶噪聲時，8564E和8565E都使頻譜分析比以往更容易實現。測量30Hz～50GHz范圍信號的全部工作**是需要一次同軸連接。預選將鏡頻信號和較高頻率上的多重響應減至**小。
8564E的頻率范圍為9KHz～40GHz，8565E的頻率范圍為9KHz～50GHz。兩者都有低到30Hz的可選低端覆蓋。在2.75GHz以上則進行預選。

8563E E35鄰近信道功率比測試儀
??將專用選件E35與8561E/62E/63E/64E/65E頻譜分析儀聯用，可以增大鄰近信道功率測量的動態范圍。對于信道之間具有 900KHz或更大保護頻帶的系統，選件E35利用帶有定制濾波的另一個**變頻混頻器將頻譜分析儀的ACPR測量動態范圍增大到至少為70dB。這便能滿足新確立的W-CDMA技術規范的需要?？刂撇藛伪唤M合到頻譜分析儀的功能鍵中，使測試儀便于使用。

11970 系列和11974系列毫米波混頻器
??對于毫米波的測量1，用11974系列混頻器，預選頻率可擴展到75GHz。非預選的頻率范圍使用11970系列混頻器可以擴展到110GHz，而用從其他制造商的混頻器可擴到325GHz。

85620A大容量存儲器模塊
??這個標準插入式模塊增加了測量專用卡的功能、足以儲存100條跡線的存儲器、存儲卡功能和計算機功能而無需外部控制器。建立復雜測量程序并將它們作為單鍵測量儲存在存儲卡上，或儲存在模塊帶有備用電池的128KBRMA中。時鐘/日歷和自動儲存與執行功能可以將頻譜分析儀配置成用于無人照管的自動測量。
5629B測試和調節模塊
??這個8560E、8561E和8563E的附件（限定于HP8562E/64E）使維修頻譜分析儀更容易。模塊插入儀器的背面板**能使高水平的診斷、自測試和調整步驟實現自動化。它可進行1000多次故障查尋調整。由于模塊對分析儀的內部設定和外部測試設備進行控制，故重調迅速而**。

85710A數字通信測量專用卡
??85710A數字通用測量專用卡是為8560E系列頻譜分析儀用于數字通信而定制的。它包括5個用于符合美國聯邦通信委員會（FCC）、英國和FRG 技術規范的測試的機構掩碼。與掩碼比較的功能可以對頻譜發射進行表征。另一些功能包括平均功率電平、瞬時分析監測和頻率響應測量。也可以建立和儲存用戶自己習慣的掩碼。
1帶有選件002的8560E的頻率無法覆蓋到毫米波頻段

85671A相位噪聲測量實用程序
??這個可向下加載的程序?qū)?560E系列頻譜分析儀轉變?yōu)橄辔辉肼暅y試儀。它消除了用手繪制相位噪聲圖的任務。為了測量振蕩器的相位噪聲，可以繪出相位噪聲 dBc/Hz隨對數頻率偏離變化的圖形，而無需用手調諧到對多個頻率偏離。另一些高效率的特點包括直接讀出相位噪聲、可變?yōu)V波（用于控制測量重復性與速度之間的調整）、計算有效值噪聲（用弧度或度顯示）、點頻測量（單一頻偏上的相位噪聲測量）和數字化硬拷貝與儲存。

85672A寄生響應測量實用程序
??85672A是一可向下加載的卡上程序，這個卡直接插入任一8560E系列頻譜分析儀。這種新的測試實用程序為AgilEnt公司所有的高性能頻譜分析提供快速、方便的寄生響應測試功能。由于這種單按鍵方案，大大減少了制造和研究開發工程師測試準備時間。85672A提供5種測試程序；三階互調分量/ 三階截獲（TOI）、諧波和總諧波失真（THD）、離散寄生信號邊帶、大范圍寄生信號搜索和各種混頻分量。

標量網絡分析功能
??85640A跟蹤發生器和可供8560E選用的內裝跟蹤發生器兩者都覆蓋300KHz～2.9GHz頻率范圍。
一般指標
環境指標
??**指標：符合第3類**牢固機箱標準
??校準周期：2年（8560E/61E/62E/63E）;1年（8564E/65E）
??預熱時間：在普通環境條件下為5分鐘
??溫度：-10°～+55℃（工作時）；-51°～+71℃（不工作時）
??濕度：95%，在40℃條件下持續5天
??防水性：在16升/小時/英尺2的雨量下不透水
??高度：15000英尺（工作時）；50000英尺（不工作時）
??脈沖沖擊（半正弦）：30g,持續11ms
??運輸拖架：有6個面和8個拐角的8英寸拖架
電磁兼容性：傳導和輻射干擾符合CISPR Pub.11(1990)。除某些
??????指標外，均滿足MIL-STD-461 C part4標準。
