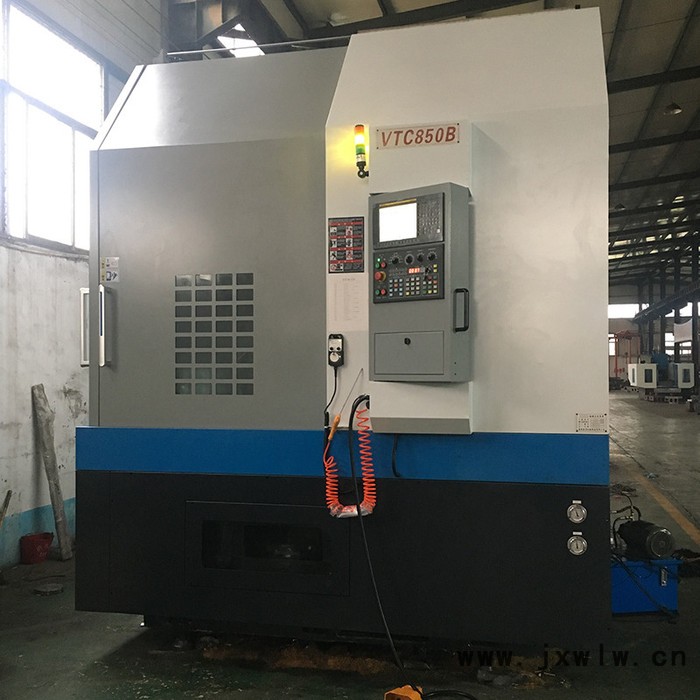

>供應專區>加工協作>機床>加工中心>舜銑WNCK850B數控立車 國產數控立式車床價格 數控臥式加工中心,數控立車,臥式加工中心,立式加工中心,立式數控車床,數控銑床,立式鉆床,龍門加工中心,數控龍門加工中心
普通會員
產品價格￥386000.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量100 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數743
企業旺鋪http://trgn.cn/index.php?homepage=sdsxskjc
更新日期2021-11-10 06:25
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：丁德齊(先生) 總經理
聯系固話：
聯系地址：中國山東省棗莊市滕州市龍陽工業園區
品牌： |
未填 |
所在地： |
山東 棗莊市 |
起訂： |
≥1 臺 |
供貨總量： |
100 臺 |
有效期至： |
長期有效 |
安裝方式： |
立式 |
類型： |
立式加工中心 |
| 安裝方式 | 立式 |
|---|---|
| 類型 | 立式加工中心 |
| 售后服務 | 面議 |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 品牌 | 舜銑 |
| 型號 | WNCK850B |
| 加工定制 | 是 |
一
一、 產品簡介與用途
本機床是一種自動化數控加工機床，用于加工零件的內、外圓柱面，圓錐面、端面、切槽及倒角，特別適用于車用制動轂、輪鼓、離合器壓盤類、飛輪殼等零部件的加工。
二、 主要結構特點
①本機床為橫梁式導軌結構，立柱、底座及滑座均采用高牌號灰口鑄鐵樹脂砂鑄造工藝，并經時效處理；各方向?qū)к壘捎脠A柱式直線導軌，承載大，精度高；合理的結構設計，完善的加工及裝配工藝，確保機床長期使用的穩定性及精度保持性。
②機床X軸采用過定位動柱式結構，配置三根直線導軌，具備較大的承載截面，使機床具有很高的剛性?？杀ＷC高負荷、高精度切削加工。
③機床主軸采用低速大扭矩伺服電機傳動，既可以低速大扭矩，強力重切削，也可以高速切削。同時滿足粗加工和精加工需求。
④機床主軸采用高精度雙列圓柱滾子軸承與雙向推力角接觸球軸承、雙列圓柱滾子軸承配置。該配置結構承載能力*大，能夠承受較大的切削力和進給力，有較高的徑向剛度和軸向剛度，旋轉精度較高。
④X、Z軸伺服電動機經柔性聯軸器直接驅動精密滾珠絲杠副，可*大程度減小反向間隙，定位精度高。
⑤X、Z軸采用精密滾珠絲杠副及滾珠絲杠專用軸承，滿足高剛性、高精度切削的要求。絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。
⑥機床采用先進的集中自動潤滑裝置，定時自動間歇式潤滑，工作穩定可靠。
⑦機床采用電動刀架、液壓刀塔、伺服刀塔或排刀形式，根據客戶需求選擇。
⑧本機床可根據用戶需要配置臺灣新代、北京凱恩帝、西門子等國內外知名品牌數控系統。
三、 機床主要技術參數
| 序號 | 項目 | 技術參數 |
| 1 | 工件*大回轉直徑 | 850mm |
| 2 | *大車削直徑 | 750 |
| 3 | 液壓卡盤直徑 | 630mm |
| 4 | 主軸轉速 | 50-1000rpm |
| 5 | 切削進給速度 | 0.1-5000mm/min |
| 6 | 刀架垂直移動距離 | 800mm |
| 7 | 刀架水平移動距離 | 420mm |
| 8 | X軸快速移動速度 | 1500mm/min |
| 9 | Z軸快速移動速度 | 1500mm/min |
| 10 | 刀架形式 | 六工位電動刀架 |
| 11 | 刀桿截面 | 32×32mm |
| 12 | 主電動機功率 | 18.5/22kW(低速大扭矩輸出) |
| 13 | 進給電動機功率、扭矩 | 2.8 kW /18NM |
| 14 | 冷卻泵電動機功率、流量 | 450W / 40L/min |
| 15 | 機床定位精度 | X:0.015mm Z:0.02mm |
| 16 | 機床重復定位精度 | X:0.012mm Z:0.012mm |
| 17 | 機床重量 | ≈9500kg |
| 18 | 機床外形尺寸 | 2300×2000×2800mm |
四、 主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
| 1 | 主軸單元 | A2-11 | 江蘇昆山 | 1 |
|
| 2 | 滾珠絲杠副 |
| 臺灣上銀 | 2 |
|
| 3 | 潤滑泵 |
| 南京 | 1 |
|
| 4 | 聯軸器 |
| 龍創科技 | 2 |
|
| 5 | 絲杠專用軸承 |
| SKF | 4 |
|
| 7 | 電動刀架 | 六工位 | 煙臺環球 | 1 | 選配 |
| 8 | 液壓卡盤 | 630 | 煙臺眾和 | 1 | 雙油缸 |
| 9 | 主要電器件 |
| 施耐德 | 1 |
|
| 10 | 精密鎖緊螺母 |
| 臺灣盈錫 | 4 |
|
| 11 | 直線導軌 | 55滾柱 | 臺灣上銀 | 5 |
|
| 12 | 液壓站 |
| 上海赫格 | 1 |
|
五、 標準配置
1、 數控系統：廣數980
進給電機 18NM **值伺服電機
主軸電機 18.5/22Kw 210NM (伺服電機扭矩)
2、 A2-11主軸單元
3、 臺灣上銀絲杠，SKF軸承
4、 絲杠、導軌自動集中強制油潤滑
5、 全防護鈑金護罩。
6、 移動式手搖脈沖發生器。
7、 絲杠、導軌自動集中強制油潤滑。
8、 冷卻部分。
9、 全防護鈑金護罩。
10、 移動式手搖脈沖發生；報警燈。
11、 四工位電動刀架
12、 氮?dú)馄胶庋b置
六、選擇配置
1、液壓刀塔、伺服刀塔
2、鏈?zhǔn)脚判计?u>
說明：因配置、特殊定貨、數控系統的不同和產品的不斷完善，會影響部分技術參數指標，定貨時請依據實際情況核實，不便之處，敬請諒解！
